該設備內置符合IEC 60270標準的局放信號耦合接口，可直接適配專業局部放電檢測模塊，實現耐壓測試與局放測試的同步開展。相比傳統分開開展耐壓、局放測試的模式，同步測試的優勢十分明顯：首先可減少重復接線的工作量，測試效率提升50%以上，尤其適合野外、地下等作業空間有限的場景；其次耐壓過程中同步采集的局放數據與耐壓工況完全對應，可更精準地定位絕緣缺陷的電壓閾值，缺陷識別準確率提升40%以上；此外同步測試的數據關聯性更強，可直接用于電力設備的狀態評價，適配電網狀態檢修、工業設備全生命周期管理的技術需求，是中高壓電力設備絕緣檢測的升級方案。

進行10kV交聯聚乙烯電纜耐壓測試需嚴格遵循標準流程操作：首先完成前期準備，斷開被測電纜的所有外接設備，對被測電纜充分放電至少3分鐘，可靠連接測試線與接地端，接地電阻需小于4Ω；其次設置測試參數，選擇0.1Hz輸出頻率，設置測試電壓為2U0即17.4kV峰值，耐壓時長設置為15分鐘，開啟泄漏電流實時監測功能；隨后啟動設備，以不超過1kV/s的速率勻速升壓至設定電壓，進入計時階段，全程監測泄漏電流變化與被測設備狀態；測試結束后設備自動降壓至0，待設備提示放電完成后，再次對被測電纜充分放電，最后拆除測試線，整理測試數據即可，全程需符合電力安規的操作要求。

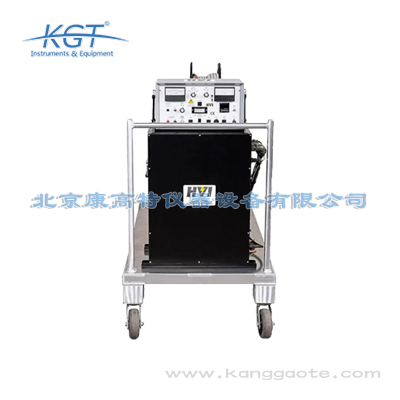

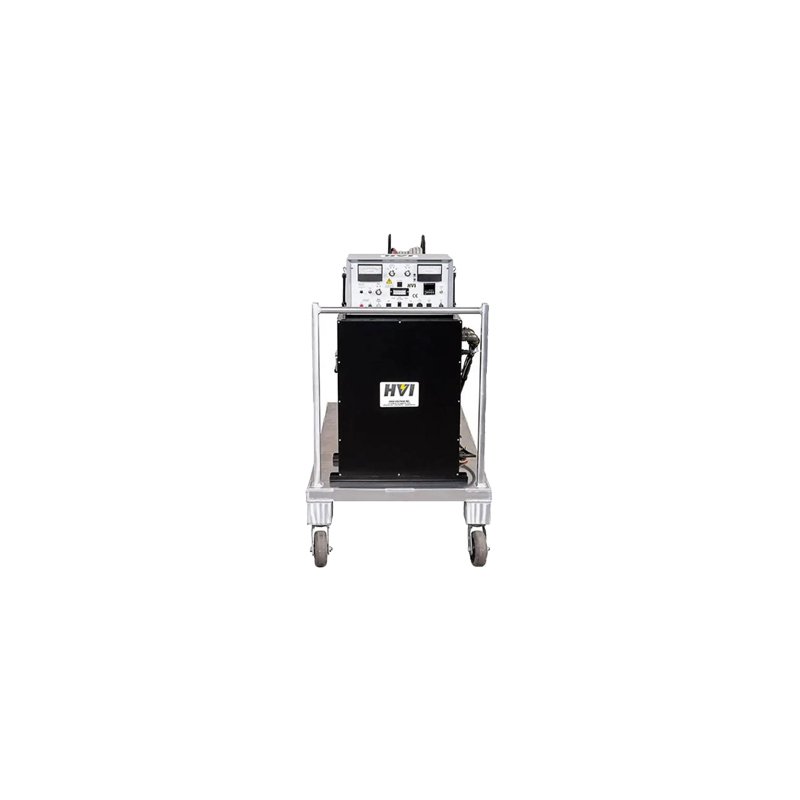

該設備核心技術參數完全符合電力測試的專業要求：額定輸出峰值電壓最高50kV，支持0.1Hz、0.05Hz、0.01Hz三檔輸出頻率可選，輸出波形為標準余弦方波，波形畸變率小于3%，電壓測量精度優于±2%，電流測量精度優于±5%，內置泄漏電流實時監測模塊，過壓、過流、擊穿保護響應時間小于10ms。不同頻率下對應不同的負載電容適配范圍，0.1Hz下最大支持1.1μF容性負載，0.01Hz下最大支持11μF容性負載，可適配絕大多數中高壓電力設備的測試需求，設備本身的測量精度經過專業校準，測試數據可作為合規性驗收的有效依據，滿足35kV及以下電壓等級電力設備的耐壓測試需求。

該設備完全滿足多類國內外電力測試標準要求：國際標準方面，符合IEEE 400.2-2004《超低頻耐壓試驗導則》、IEC 60270《局部放電測量標準》的相關要求，測試方法與判定規則完全與國際通行標準接軌；國內標準方面，符合DL/T 849.4-2018《電力專用測試設備通用技術條件 第4部分：超低頻耐壓測試儀》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、Q/GDW 11399-2015《電力電纜線路試驗規程》的相關要求。設備的電壓精度、波形參數、測試流程設置均嚴格適配上述標準要求，測試結果可直接作為電力設備驗收、運維的合規性依據，無需額外校準即可用于法定測試場景。

該設備的應用場景覆蓋多個電力檢測領域，第一是配網運維場景，可用于10kV、35kV電壓等級的交聯聚乙烯電力電纜的交接試驗、年度預防性試驗，是電網運維單位排查電纜絕緣缺陷的核心設備；第二是工業配電場景，可用于工礦企業、軌道交通、數據中心的中壓電機、GIS柜、絕緣子、柱上開關的絕緣耐壓檢測，是企業配電系統年檢的必備設備；第三是新能源場站場景，可用于風電場、光伏電站的35kV集電線路、箱變高壓側、升壓站中壓設備的并網驗收試驗；第四是電力基建場景，可用于市政電力工程、小區配電工程的中壓電力設施投運前的耐壓核驗。設備便攜性強，既適合固定場站試驗，也適合戶外流動作業。

該設備針對戶外復雜作業場景做了多維度的適配設計：環境適應性方面，工作溫度范圍覆蓋-20℃至55℃，濕度適配范圍為0-90%無凝露，整機防護等級達IP54，可抵御沙塵、小雨等惡劣天氣影響，適合山區、戈壁、地下管廊等復雜環境作業；供電適配方面，支持AC220V市電與便攜式鋰電池雙供電模式，鋰電池滿電狀態下可連續作業8小時以上，可滿足無外接電源的偏遠地區輸電線路、風電光伏場站的測試需求；便攜性方面，整機采用一體化集成設計，重量僅28kg，單人即可搬運，搭配專用便攜箱可快速轉場，完全適配電力運維人員流動作業的使用需求。

該設備可覆蓋G端、B端多類電力測試場景：G端場景包括各地電網公司輸配電線路的預防性試驗、市政電力運維部門的城市地下電纜耐壓驗收、電力監管部門的電力設備安全抽檢等，可滿足35kV及以下電壓等級的電纜、變壓器、GIS設備的測試要求；B端場景包括工礦企業的高壓電機、廠內供電線路的定期絕緣檢測，光伏、風電等新能源場站的箱式變電站、并網電纜的交接試驗，軌道交通、數據中心等重點用電單位的高壓配電設備驗收等。設備兼顧便攜性與測試精度，既適合固定實驗室的校準測試，也適合野外、地下等復雜作業環境的現場測試，適配各類用戶的測試需求。

被測設備絕緣性能的判定需嚴格遵循GB 50150、IEEE 400.2等標準的要求，同時滿足三個條件即可判定合格：第一是耐壓測試過程中被測設備沒有發生擊穿、沿面閃絡現象，設備沒有觸發擊穿保護；第二是耐壓過程中泄漏電流的波動幅度不超過測試初始值的20%，且沒有出現持續上升的趨勢；第三如果同步開展局部放電測試，在額定測試電壓下的局放量不超過對應設備的標準閾值，例如10kV交聯聚乙烯電纜的局放閾值為10pC，35kV開關柜的局放閾值為20pC。滿足上述條件的測試結果可直接作為電力設備交接驗收、預防性試驗的合規性依據，無需額外補充測試即可滿足監管要求。

該設備針對不同輸出頻率設置了梯度化的負載電容適配范圍：0.1Hz輸出模式下最大支持1.1μF容性負載，對應35kV三芯交聯聚乙烯電纜（每公里電容約0.25μF）的最大測試長度為4.4公里；0.05Hz輸出模式下最大支持2.2μF容性負載，對應同類型35kV電纜的最大測試長度為8.8公里；0.01Hz輸出模式下最大支持11μF容性負載，對應同類型35kV電纜的最大測試長度可達44公里。該適配范圍完全可滿足城市配網電纜、園區長距離供電電纜、新能源場站外送電纜的測試需求，適配絕大多數中高壓電力運維、驗收場景的長度要求，無需額外擴容即可完成常規測試。

該設備的測試數據可靠性經過大量工程驗證，完全滿足電網運維的相關要求，首先是精度保障：設備電壓測量精度優于±2%，波形畸變率≤3%，計時精度優于±1s，泄漏電流監測精度優于±5%，所有計量參數均符合國家計量檢定規程的要求，數據可溯源；其次是可靠性保障：設備內置過壓、過流、放電失敗三重保護機制，測試過程中出現電壓波動超過閾值、泄漏電流超過設定值等異常情況時，會在10ms內切斷輸出并自動降壓，避免誤判擊穿情況；第三是合規性保障：測試流程、判定標準完全匹配國家電網、南方電網的配網設備預防性試驗規程要求，測試結果可直接作為電纜絕緣狀態評定、缺陷定級、檢修策略制定的核心依據，無需額外驗證；設備支持自動生成標準化測試報告，可直接對接電網運維管理系統，大幅提升運維檢測的效率。

該設備核心參數如下：輸出電壓峰值范圍為0~50kV連續可調，支持0.1Hz、0.05Hz、0.01Hz三檔測試頻率自由切換，不同頻率下對應最大容性負載分別為1μF、2μF、11μF，輸出正弦波的總諧波畸變率≤3%，電壓測量精度優于±2%，時間設置范圍為1~9999s可調，計時精度優于±1s，整機工作溫度范圍覆蓋-20℃~50℃，存儲溫度范圍為-40℃~70℃，相對濕度≤90%無凝露環境下可正常作業，設備供電支持AC220V±10%/50Hz市電輸入，整機重量約32kg。以上參數經過專業校準，完全滿足中低壓電力設備的耐壓測試精度要求，適配各類現場復雜作業環境，既適合電力運維單位的流動檢測需求，也適合工業企業的固定場站試驗使用。

使用該設備需重點關注安全與精度兩類注意事項：安全方面，測試前必須確認被測設備完全斷電，與其他帶電設備的斷開距離符合安規要求，接地端必須可靠接地，測試過程中人員需與測試回路保持至少3米的安全距離，嚴禁在升壓過程中觸碰測試線路，測試結束后需等待設備自動完成放電流程，嚴禁中途強行斷電避免電容殘留電壓造成安全事故；精度方面，測試前需清理被測設備表面的污漬與潮氣，避免沿面閃絡影響測試結果，高濕度環境下需對測試端頭做防潮處理，設備需定期按照標準要求校準電壓、電流測量模塊，確保測試精度符合規范要求，保障測試數據的有效性。
