康高特TTFM100B超聲波流速檢測儀在水務管網漏損檢測場景中的使用流程清晰，檢測效率遠高于傳統開挖排查方案。首先是前期準備，排查人員首先獲取目標管段的管網圖紙，確認管道材質、管徑、走向、附屬設施位置等信息，選擇符合要求的直管段作為測量點，優先選擇管道暴露、表面平整的位置作為傳感器安裝點，若管道位于井下，需提前確認井下環境符合作業安全要求。其次是設備安裝與校準，清理測量點管道表面的銹跡、污漬，在傳感器接觸面均勻涂抹超聲波耦合劑，按照設備顯示的安裝間距將兩個傳感器分別固定在管道的上下游位置，在設備參數設置界面輸入管道內徑、材質、介質類型等參數，啟動自動校準功能，待設備顯示信號強度達到80%以上即可開始測量。第三是漏損排查作業，針對同一管網的不同管段依次開展流量測量，若上游管段的測量流量遠大于下游管段的測量流量，說明兩個測量點之間存在漏損點，可逐步縮小測量范圍完成漏損點定位；若開展長期連續監測，可將設備固定在管段上，設置1分鐘間隔的自動測量模式，連續采集24小時以上的流量數據，通過夜間最小流量分析判斷管段的漏損程度，為管網改造方案的制定提供數據支撐。該設備的測量誤差不超過±0.5%，可識別

康高特TTFM100B超聲波流速檢測儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、化工等多個行業，適配不同場景的檢測需求。電力行業中，可用于火力發電廠鍋爐給水流量測量、循環冷卻水流量檢測、脫硫脫硝工藝配水流量管控，無需停產斷管即可完成安裝測量，避免影響機組正常運行；核工業中，可用于放射性介質工藝管道的流速檢測，非接觸式測量方案無需接觸放射性介質，避免泄漏風險；水務行業中，可用于市政供水管網流量普查、漏損點定位檢測、二次供水流量監測、污水處理廠進出水口流量測量、污泥輸送管道流量管控；環保行業中，可用于工業企業排污口流量核查、黑臭水體治理截污管道流量檢測、飲用水源地輸水管道流量監測；軌道交通行業中，可用于地鐵車站給排水系統流量檢測、消防水系統定期流量核驗、隧道排水管道流量監測；化工行業中，可用于腐蝕性介質、易燃易爆介質的管道流量測量，外夾式安裝無需破壞管道結構，避免介質泄漏引發的安全隱患。此外該設備還適用于水利工程的輸水干管流量監測、農業灌溉管網的流量核算等場景。

康高特TTFM100B超聲波流速檢測儀完全適配核工業放射性介質的流速檢測場景，滿足核工業的特殊技術要求。首先從測量方式來看，該設備采用外夾式非接觸測量方案，傳感器僅需安裝在管道外壁，不需要與管道內部的放射性介質直接接觸，完全避免了接觸式測量可能帶來的介質泄漏、放射性污染擴散的風險，符合核工業的輻射防護要求。其次從性能參數來看，設備的±0.5%測量精度可滿足核工業工藝管道的流量管控要求，測量數據的穩定性偏差不超過±0.2%，可長期穩定輸出準確的流量參數，為核設施的運行管控提供可靠數據支撐；設備的傳感器采用抗輻射元器件制作，可在累計輻射劑量不超過100Gy的環境下長期穩定運行，適配核電廠常規島、核島周邊工藝管道的檢測環境要求。第三從適配性來看，設備可覆蓋DN15-DN6000的全管徑范圍，適配核工業各類工藝管道、輸水管道、廢液輸送管道的測量需求，無需針對不同管道單獨定制設備，可提高核工業檢測資產的復用率；設備安裝無需斷管停產，不需要進入管道內部作業，可大幅降低檢測人員的受輻射時間，符合核工業作業的安全管理要求。此外該設備符合NB/T 20512核級儀表相關技術標準，可滿足核工業領域的采購技

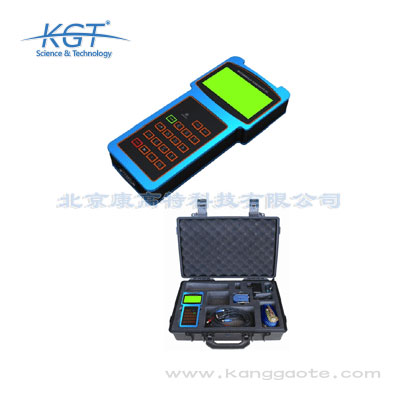

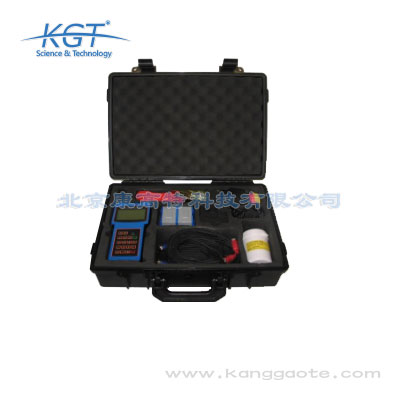

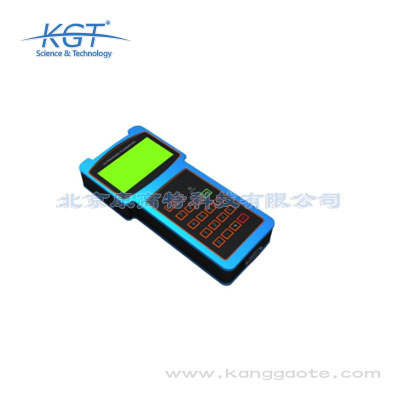

康高特TTFM100B超聲波流速檢測儀是一款基于時差法測量原理的高精度非接觸式流速檢測設備，核心功能涵蓋管道介質流速實時測量、體積流量自動換算、歷史測量數據存儲、多場景適配校準四大類，可滿足多行業的流量管控需求。其核心技術參數如下：測量管徑覆蓋DN15-DN6000，適配從小口徑入戶管道到超大口徑市政輸水干管的全場景測量需求；測量精度等級可達±0.5%，遠高于行業普通±1%精度的同類產品，可滿足高精度工藝管控場景的要求；流速測量范圍為0.01m/s-12m/s，覆蓋極低流速的排空管道檢測到大流量輸水管道的全量程測量；傳感器工作溫度范圍為-20℃-120℃，主機工作溫度范圍為-10℃-50℃，可適配北方冬季戶外、工業高溫工藝管道等多種環境；主機防護等級為IP65，傳感器防護等級為IP68，支持井下、短期涉水場景的檢測作業；設備內置存儲容量可保存10萬條以上測量數據，支持本地數據導出。該設備還內置了不同材質管道、不同介質類型的校準參數庫，用戶可直接選擇對應參數完成快速校準，無需額外手動計算。

康高特TTFM100B超聲波流速檢測儀相比傳統的孔板流量計、電磁流量計等接觸式檢測設備，具備多維度的應用優勢。首先是安裝成本與效率優勢，該設備采用外夾式安裝方案，無需對管道進行開孔、斷管作業，不需要停產停工即可完成安裝調試，安裝時間僅需5-10分鐘，對于生產連續性要求高的電力、化工等行業，可避免停產帶來的大額經濟損失，投入產出比遠高于接觸式檢測設備；其次是適用性優勢，接觸式檢測設備需要與介質直接接觸，無法適配放射性介質、腐蝕性介質、易燃易爆介質的測量場景，且會對管道造成壓力損失，增加介質輸送的能耗，而TTFM100B的非接觸式測量方案不會與介質接觸，不會產生壓損，適配幾乎所有可傳導超聲波的介質測量，也不會改變介質的流動狀態，測量數據的真實性更高；第三是維護與適配優勢，接觸式檢測設備需要針對不同管徑單獨定制，設備復用性差，而TTFM100B適配DN15-DN6000的全管徑范圍，同一臺設備可在不同管段、不同項目中重復使用，資產利用率更高；最后是精度優勢，該設備的±0.5%測量精度遠高于傳統接觸式設備±1%-±2%的常規精度，可滿足高精度工藝管控的需求。

康高特TTFM100B超聲波流速檢測儀嚴格按照國內國際多重行業標準研發生產，可滿足各行業監管要求以及政府采購的資質審核標準。國家標準層面，符合GB/T 30949-2014《封閉管道流體流量測量 超聲傳播時間法流量計》的全部技術要求，測量精度、穩定性、環境適應性均達到國家標準一級品要求；電力行業層面，符合DL/T 1828-2018《電力用超聲波流量計技術條件》要求，可適配發電廠各類工藝管道的流量測量場景，滿足電網對發電設備運行參數的管控標準；核工業行業層面，符合NB/T 20512-2018《核電廠常規島儀表與控制系統設計準則》中對非接觸式流量檢測設備的技術要求，可用于核島周邊非核級工藝管道以及常規島工藝管道的流量檢測；國際標準層面，符合IEC 60041《水力發電廠水流測量導則》要求，可適配水力發電站的輸水管道流量測量場景；環保行業層面，符合HJ/T 369-2007《環境保護產品技術要求 超聲波管道流量計》的要求，測量數據有效性滿足環保執法核查的標準。同時該設備已取得國家計量器具型式批準證書（CPA），測量數據具備法定計量效力，可滿足各類監管場景的數據溯源要求。

使用康高特TTFM100B超聲波流速檢測儀時，需要關注幾類影響測量精度的核心因素，提前規避即可保障測量數據的準確性。第一是管道條件因素，測量前需確認管道材質為可傳導超聲波的碳鋼、不銹鋼、鑄鐵、PVC等常規材質，若管道外壁有超過5cm的保溫層、厚銹層或防腐涂層，需要對安裝位置的管道表面進行清理，露出平整的管道本體后再安裝傳感器；若管道內部有厚結垢層，需要在設備參數設置中輸入結垢厚度參數，設備會自動進行誤差補償。第二是安裝位置因素，傳感器需安裝在直管段區域，上游直管段長度不低于10倍管徑，下游直管段長度不低于5倍管徑，需避開閥門、彎頭、三通、水泵等會產生紊流的部件位置，若無法找到足夠長度的直管段，可選擇設備內置的紊流補償模式，降低流態不穩定帶來的精度誤差。第三是介質條件因素，被測介質中氣泡體積占比不可超過10%，若介質含氣量過高，可選擇管道低點作為測量位置，減少氣泡聚集對超聲波傳導的影響；若介質中含固體雜質占比超過30%，可適當調整傳感器的安裝間距，優化聲波傳播路徑。第四是參數設置因素，測量前需準確輸入管道內徑、介質類型、介質溫度等參數，設備會基于輸入?yún)?shù)完成自動校準，若參數輸入錯誤會直接

康高特TTFM100B超聲波流速檢測儀采用時差式超聲波測量原理，測量準確性和穩定性遠高于傳統多普勒式超聲波測量方案。其具體工作原理為：設備配備的兩個超聲波傳感器分別作為發射端和接收端，以一定傾角安裝在管道外壁的上下游位置，測量時發射端向管道內部發射超聲波信號，超聲波信號穿過管道壁、介質后被下游的接收端捕獲，順流方向的超聲波傳播速度會疊加介質的流動速度，傳播時間更短；之后兩個傳感器切換功能，下游傳感器作為發射端向上游發射超聲波信號，逆流方向的超聲波傳播速度會抵消部分介質流動速度，傳播時間更長。設備通過高精度計時模塊測量兩個方向的超聲波傳播時間差，結合預先輸入的管道內徑、介質聲速、傳感器安裝間距等參數，通過內置算法計算得到介質的平均流速，再用平均流速乘以管道的橫截面積，最終換算得到介質的體積流量。該測量原理不受介質的電導率、酸堿度、腐蝕性等屬性的影響，可適配水、污水、油類、化工試劑等多種介質的測量，相較于多普勒式原理僅適用于含雜質介質的限制，時差法原理同時適配清潔介質和含少量雜質的介質，測量精度更高，適用場景更廣。此外該設備還內置了流態補償算法、溫度補償算法、管壁結垢補償算法等多個校準模型

康高特TTFM100B超聲波流速檢測儀完全滿足環保部門排污口流量核查的技術要求，同時也適配排污企業自行開展排污流量監測的需求。首先是標準符合性，該設備符合HJ/T 369-2007《環境保護產品技術要求 超聲波管道流量計》的全部要求，測量精度達到±0.5%，遠高于環保核查要求的±2%精度標準，測量數據具備法定計量效力，可作為執法核查的有效依據。其次是數據合規性，設備內置的存儲模塊可保存10萬條以上不可篡改的歷史測量數據，每條數據包含測量時間、實時流速、實時流量、設備狀態等全維度信息，可完整還原排污口的流量變化情況，滿足環保核查的數據溯源要求；設備支持對接國家環保監測平臺的傳輸協議，可直接將測量數據實時上傳至監管平臺，無需額外開發轉換接口。第三是場景適配性，該設備可覆蓋DN15-DN6000的管徑范圍，適配工業企業各類排污管道、市政截污管道的測量需求，非接觸式安裝無需破壞排污管道結構，可快速完成安裝測量，適合環保執法人員開展現場突擊核查；設備可適配含少量雜質的污廢水、腐蝕性廢水等多種介質的測量，無需擔心介質腐蝕設備的問題。對于G端生態環境部門來說，該設備可作為排污許可核查、專項執法檢查的

康高特TTFM100B超聲波流速檢測儀具備完善的系統對接能力，可適配B端企業生產管控系統以及G端政務監管系統的接入需求，支持多種數據輸出格式與傳輸協議。硬件接口層面，設備配備4-20mA模擬量輸出接口、RS485數字接口、USB數據導出接口，可適配不同場景的傳輸需求。傳輸協議層面，支持Modbus RTU通用工業協議，可直接接入各類工業SCADA系統、DCS控制系統，滿足電力、化工等生產企業的工藝數據采集需求；支持MQTT物聯網協議，可直接對接水務智慧管網平臺、環保監測平臺等政務監管系統，滿足G端單位的監管數據實時上傳需求；設備還支持自定義協議開發，可根據不同行業的系統對接要求調整傳輸規則。數據存儲與輸出層面，設備內置大容量存儲模塊，可按1分鐘間隔存儲超過10萬條測量數據，包含流速、流量、測量時間、設備狀態等全維度信息，存儲數據不可篡改，滿足監管場景的數據溯源要求；數據可通過U盤直接導出為CSV格式，無需額外安裝驅動軟件即可在常規辦公軟件中打開分析，方便用戶開展后續的數據統計、報告生成等工作。此外設備還支持無線傳輸擴展模塊，可實現測量數據的遠程實時傳輸，滿足無人值守監測場景的需求。
