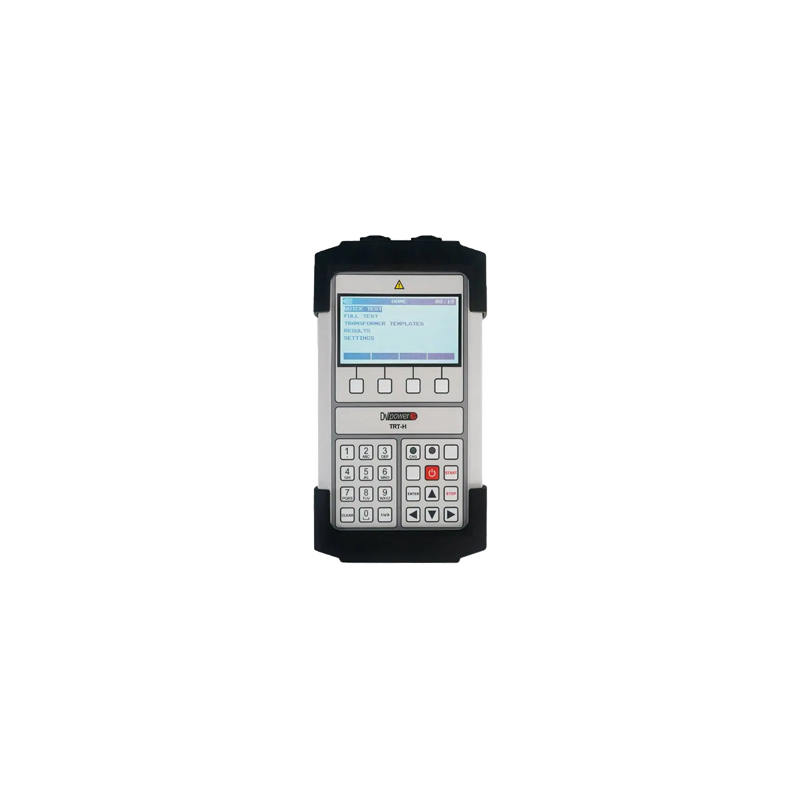

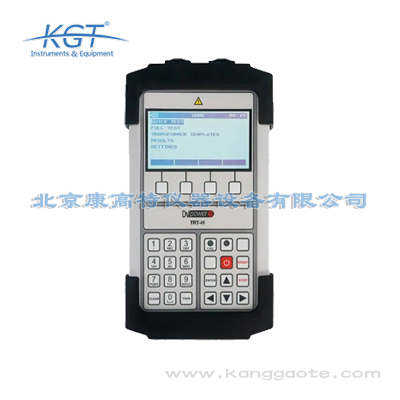

瑞典DV POWER TRT-H系列手持式變壓器匝數比測試儀，本產品是DVPower單相儀器，專為測量單相和三相變壓器的匝數比而設計。

TRT-H系列手持式變壓器匝數比測試儀產品概述

TRT-H 是一款手持式、電池供電的全自動測試設備，專為變壓器的變比、勵磁電流和相移測量而設計。

變壓器變比的測量原理是在高壓繞組兩端施加交流電壓，*測量對應的空載變壓器繞組兩端的交流電壓，然后顯示這兩個電壓的比值。

用戶可以輸入變壓器的銘牌電壓，從而計算出變比偏差。這一功能避免了因操作人員手動計算而可能產生的任何誤差。TRT-H 會將測量得到的變比與銘牌變比進行比較，并打印出每次測試的誤差百分比。

TRT-H系列手持式變壓器匝數比測試儀產品特點

市場上*的手持式儀器

• 可測量 3 種變壓器參數：

• 變比

• 勵磁電流

• 相位角

• 單相測試電壓*高可達 40V 交流

• 變比精度*高可達 ±0.1%

• 極其輕便 —— 僅 1.4 千克 / 3.1 磅

• 電池供電

• 可測試單相和三相變壓器

應用領域

該儀器的應用場景包括：

• 配電變壓器的變比測量

• 儀用變壓器的變比驗證

• 變比偏差計算

• 配電變壓器和儀用變壓器的勵磁電流測量

• 配電變壓器和儀用變壓器的相位角測量

• 儀用變壓器的極性檢查

將 TRT-H 連接到測試對象

配電變壓器

使用兩組電纜，TRT-H 可以同時連接到變壓器高壓側的一相和低壓側的一相。

連接 TRT-H 到三相配電變壓器

優勢和特點

• 內置電池：TRT-H 由用戶可更換的內置可充電鋰離子電池供電。充滿電的電池可滿足一整天的測試需求。TRT-H 也可以在連接市電電源的情況下運行。

• 內存：TRT-H 有存儲 100 個變壓器記錄的空間。每個變壓器記錄中*多可存儲 15 個測試結果。

• 電流互感器（CT）：TRT-H 可以同時連接到電流互感器（CT）的一次側和二次側。電流互感器是特殊構造的變壓器，屬于儀用變壓器，一次側通常只有一匝，偶爾有兩匝，而較多的匝數位于 CT 的 “X”（二次）側。因此，在驗證 CT 時，TRT-H 的 “X” 測試電纜必須連接到 CT 的一次側。如果沒有一次側端子，TRT-H 的 “X” 電纜應穿過 CT 鐵芯并短接。

連接 TRT-H 到未安裝的電流互感器（CT）

• DV-TR 軟件：TRT-H 內部存儲器中的所有結果都可以通過藍牙通信輕松傳輸到 DV-TR 軟件。這使得用戶可以在辦公室對結果進行分析、打印，或創建定制的測試報告。該軟件包含在購買價格內。
