?百萬立方英尺氣中磅水份含量、及每升體積中毫克水份含量
應用場景
適用于石化、天然氣場站易燃易爆危險區氣體微量水分巡檢；電力行業 SF?開關、氫冷發電機組氫氣露點現場抽檢；空分、壓縮空氣系統干燥度驗收；半導體、制藥、熱處理保護氣體水分檢測；可間斷或連續在線抽查各類工藝氣體濕度，也可作為現場便攜比對校驗設備。
干燥劑干燥技術
獨特的設計允許在 “干燥位置” 對氣體進行吹掃，使所有表面和空隙達到平衡狀態。隨后可抬起 “頭部” 進行讀數。在測試過程中，傳感器始終與大氣隔絕，以確保讀數準確。在吹掃后，傳感器才會暴露在樣氣中進行測量。
自動校準
肖氏系統*重要且獨特的功能是自動校準功能。每個肖氏傳感器在制造時都經過*處理，在其設計的*大濕度下會達到水汽飽和狀態。因此，當傳感器暴露在高于其*大工作范圍的濕度環境中時，它會迅速達到平衡，不再對濕度的進一步增加做出響應，這構成了自動校準（AutoCal）的基礎。
只需將傳感器暴露在比其工作范圍更潮濕的環境中（通常室內空氣*足夠），并調節儀器前面板上的校準控制旋鈕，即可對肖氏傳感器進行檢查。此時，傳感器已與儀器完成校準設置，可投入使用。自動校準可在現場進行，無需特殊設備和人員，*終能減少停機時間、降低校準成本，并即時驗證系統。
干燥劑頭部組件
在測試間隙保持傳感器干燥，確保 SADP 隨時可進行快速現場檢測。干燥劑頭部的獨特設計在抬起頭部進行采樣前，用干燥劑環繞傳感器來實現這一目的。傳感器在任何時候都不允許與環境空氣接觸。氣室的設計也使得在傳感器暴露前，用樣氣吹掃空隙空間和氣室壁表面，從而獲得更快、更準確、更可靠的測量結果。
| 型號 | 露點測量范圍 | ppm (V) 測量范圍 |
|---|---|---|
| P（紫色） | -100 至 0°C | 0 - 6,000 ppm(V) |
| S（銀色） | -100 至 -20°C | 0 - 1,000 ppm(V) |
| G（灰色） | -80 至 0°C | 0 - 6,000 ppm(V) |
| R（紅色） | -80 至 -20°C | 0 - 1,000 ppm(V) |
| B（藍色） | -80 至 +20°C | 0 - 23,000 ppm(V) |
| TR - G（TR - 灰色） | -80 至 0°C | 0 - 6,000 & 0 - 10 ppm(V) |
| TR - R（TR - 紅色） | -80 至 -20°C | 0 - 1,000 & 0 - 10 ppm(V) |

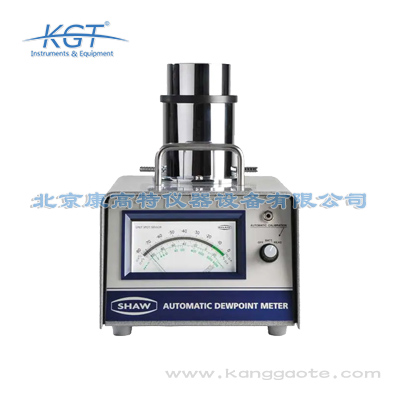

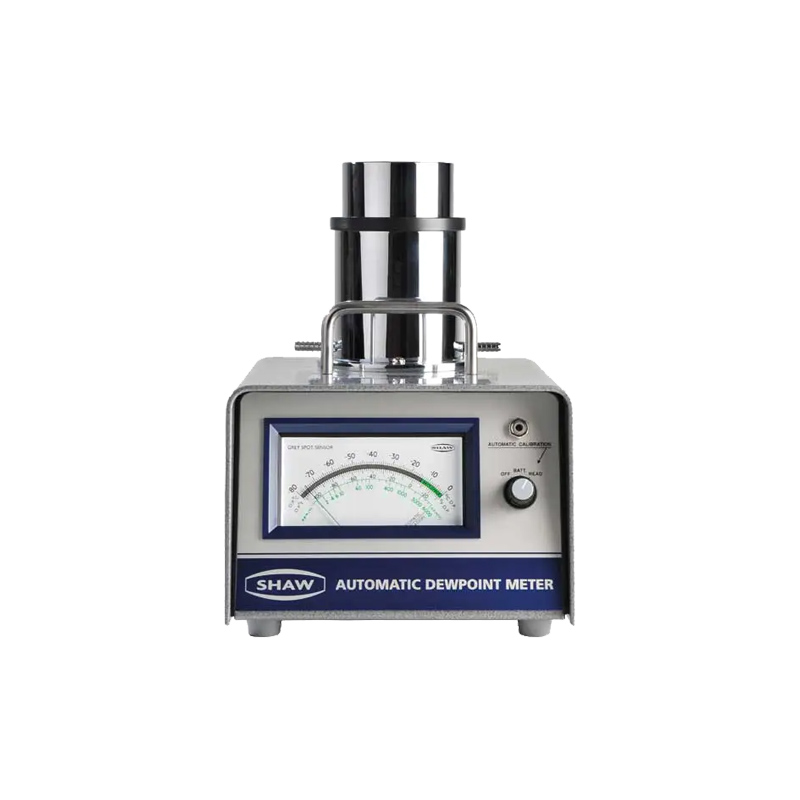

英國SHAW（肖氏）SADP露點儀規格
| 項目 | 詳情 |
|---|---|
| 露點傳感器 | 傳感元件：肖氏超高電容氧化鋁傳感器 |
| 電氣規格 | 電磁兼容性（EMC）：抗擾度符合 EN 61000 - 6 - 1 標準；發射符合 EN 61000 - 6 - 3 標準 |
| 測量范圍 | 紫色（P）：露點 -100°C 至 0°C，0 - 6,000 ppm (V)；銀色（S）：露點 -100°C 至 -20°C，0 - 1,000 ppm (V)；灰色（G）：露點 -80°C 至 0°C，0 - 6,000 ppm (V)；紅色（R）：露點 -80°C 至 -20°C，0 - 1,000 ppm (V)；藍色（B）：露點 -80°C 至 +20°C，0 - 23,000 ppm (V)；TR - 灰色（TR - G）：露點 -80°C 至 0°C，0 - 6,000 & 0 - 10 ppm (V)；TR - 紅色（TR - R）：露點 -80°C 至 -20°C，0 - 1,000 & 0 - 10 ppm (V) |
| 預熱時間 | 5 秒 |
| 顯示 | 模擬：120 mm 張緊帶式指示儀表，顯示露點和 ppm，TR 版本可放大顯示 0 - 10 ppm |
| 電源 | 9 V DC，需六節 “C” 型電池（已包含） |
| 電池壽命 | 連續運行時間超過 150 小時 |
| 本質安全認證 | ATEX：Ex II 1 G Ex ia IIC T6 Ga；IECEx：Ex ia IIC T6 Ga |
| 分辨率 | 露點 0.1°C、0.2°F 或 0.1 ppm (V) |
| 認證 | 已獲認證 |
| 重復性 | 露點重復性優于 ±0.5°C（±0.9°F） |
| 自動校準 | 現場校準 / 量程檢查功能，通過儀器前面的電位器啟動和操作 |
| 機械規格 | 整體尺寸：200 mm（寬）×225 mm（深）×278 mm（高，頭部伸出時為 328 mm）；重量：4.5 kg |
| 工廠校準 | 附帶可追溯至英國國家物理實驗室（NPL）的校準證書 |
| 工作壓力 | 大氣壓至 0.3 barg |
| 精度 | 紅色 / 銀色傳感器：露點 ±3°C（±5.4°F）；其他傳感器：露點 ±4°C（±7.2°F），可追溯至 NPL，測量范圍 -90°C 至 +20°C（-130°F 至 +68°F） |
| 工作濕度（外部） | 最大 - 95% RH，無冷凝 |
| 工作溫度 | -20°C 至 +50°C（-4°F 至 +122°F） |
| 存儲溫度 | -20°C 至 +40°C（-4°F 至 +104°F） |
| 響應時間 | 從濕到干（-20°C 至 -60°C（-4°F 至 -76°F））小于 120 秒；從干到濕（-100°C 至 -20°C（-148°F 至 -4°F））小于 20 秒 |
| 防水等級 | IP66/NEMA 4X |
| 樣品流速 | 測量與流速無關，理想流速為 2 至 5 升 / 分鐘，最大 20 升 / 分鐘 |
| 連接 | 干燥劑腔兩側各有兩個樅樹型接口 |
| 校準質保 | 自發貨日期起 12 個月 |
| 機械質保 | 因工藝缺陷和零部件問題，質保 24 個月 |
英國SHAW（肖氏）SADP露點儀作為原裝進口便攜式露點儀，核心采用分子篩超高電容氧化鋁傳感器，搭配內部金制過濾器與外表面鍍金分子篩結構，可有效降低水汽干擾，測量穩定性遠高于普通露點儀。該產品預熱時間僅5秒，響應速度快可快速出數，支持AutoCal自動校準功能可現場完成校準與量程檢查，同時具備ATEX、IECEx本質安全認證與IP66/NEMA 4X防護等級，大容量鋰電池續航超150小時，測量數據可溯源英國國家物理實驗室(NPL)權威標準，還支持多單位切換，配套齊全取樣管路與便攜收納包，適配各類工業場景氣體水分檢測需求。
英國SHAW（肖氏）SADP露點儀完全符合EN 61000-6-1電磁兼容性抗擾度標準、EN 61000-6-3電磁兼容性發射標準，具備極強的抗電磁干擾能力，同時不會對外發射超標電磁信號影響周邊工業設備運行。在變電站、化工生產車間、空壓機房等強電磁干擾的工業場景下，該設備也可穩定運行，不會出現測量數據漂移、設備異常宕機等問題，搭配本質安全防爆認證與IP66防護等級，可適配各類復雜工業場景的氣體水分檢測需求，測量數據可溯源英國國家物理實驗室(NPL)權威標準，結果可靠性不受電磁環境影響。
英國SHAW（肖氏）SADP露點儀具備ATEX防爆標準（Ex II 1 G Ex ia IIC T6 Ga）、IECEx防爆標準（Ex ia IIC T6 Ga）雙重本質安全認證，可在含有易燃易爆氣體的高危工況下安全使用，同時防護等級達IP66/NEMA 4X，可抵御粉塵侵入、高壓噴水沖擊，適配戶外雨雪、高塵等惡劣環境。該產品同時符合EN 61000-6-1電磁兼容性抗擾度標準、EN 61000-6-3電磁兼容性發射標準，在強電磁干擾的工業場景下也可穩定運行，不會出現數據漂移問題，完全適配各類高危復雜工況的檢測需求。
英國SHAW（肖氏）SADP露點儀作為專業級便攜式露點儀，可覆蓋的氣體檢測場景包含SF6氣體水分檢測、壓縮空氣水分檢測、天然氣水分檢測、工業高純氣體水分檢測，同時適配電力行業現場巡檢、化工行業現場巡檢、空壓行業現場巡檢等戶外作業場景。該產品配套齊全的取樣管路與便攜收納包，便于現場攜帶與快速布設，本身具備的本質安全防爆認證與IP66防護等級，可適配高危、高塵、潮濕等復雜工況，多單位切換功能可滿足不同行業的檢測參數輸出要求，計量數據可溯源NPL權威標準，檢測結果具備合規性。
英國SHAW（肖氏）SADP露點儀非常適配電力行業SF6氣體水分現場巡檢場景，首先該產品為便攜式設計，配套齊全取樣管路與便攜收納包，可隨巡檢人員快速跨站點移動，5秒預熱快速出數的特性可大幅提升多站點巡檢效率。其次該設備測量數據可溯源英國國家物理實驗室(NPL)權威標準，符合電力行業計量合規要求，支持ppm單位切換可直接輸出SF6水分檢測常用參數，同時具備本質安全防爆認證與IP66防護等級，可適應變電站各類復雜工況，超150小時的續航能力可滿足多站點連續巡檢的用電需求。
英國SHAW（肖氏）SADP露點儀支持露點、ppm、濕度三種常用測量單位自由切換，可滿足不同行業的檢測參數輸出習慣，其中TR版本還可放大顯示0-10ppm量程，針對低濃度微量水分檢測場景可提供更清晰的數值展示。該產品核心采用分子篩超高電容氧化鋁傳感器，搭配鍍金過濾結構抗水汽干擾，低濃度檢測誤差遠低于行業通用標準，測量數據可溯源英國國家物理實驗室(NPL)權威標準，可廣泛應用于工業高純氣體檢測、SF6氣體微量水分檢測等對精度要求較高的場景，檢測結果可靠。
英國SHAW（肖氏）SADP露點儀操作十分簡便，操作人員開機后等待5秒預熱完成，連接配套取樣管路即可開展檢測，無需復雜的調試操作，設備支持AutoCal自動校準功能，可直接在現場完成校準與量程檢查，無需專業校準技能。該產品故障率極低，日常使用時僅需注意保持取樣管路清潔，避免異物堵塞管路影響檢測結果，存放時可放入配套便攜收納包避免磕碰，作業時需在設備認證的防爆等級范圍內使用，不要超出傳感器額定檢測量程，無需其他復雜的操作與維護要求，上手門檻極低。
英國SHAW（肖氏）SADP露點儀的預熱時間僅為5秒，開機后可快速進入可檢測狀態，響應速度快可短時間輸出穩定測量結果，無需長時間等待，大幅提升現場巡檢效率。該產品配備大容量鋰電池，滿電狀態下續航時長超150小時，可滿足多站點連續巡檢的用電需求，無需頻繁充電。設備本身為便攜式設計，配套齊全取樣管路與便攜收納包，隨帶隨用，同時具備本質安全防爆認證與IP66防護等級，可適應電力、化工、空壓等行業不同環境的現場巡檢需求，適配性極強。
英國SHAW（肖氏）SADP露點儀的抗水汽干擾能力處于行業領先水平，核心采用分子篩超高電容氧化鋁傳感器，同時配備內部金制過濾器和外表面鍍金分子篩結構，可有效避免水汽凝結對測量結果的干擾，即便在高濕工況下也可輸出穩定的測量數據。該產品防護等級達IP66/NEMA 4X，可適應潮濕、多水霧的作業環境，不會因環境濕度異常導致設備故障，測量數據可溯源英國國家物理實驗室(NPL)權威標準，高濕環境下的檢測精度同樣符合行業標準要求，適配各類潮濕工況的氣體水分檢測。
英國SHAW（肖氏）SADP露點儀支持AutoCal自動校準功能，操作人員無需借助額外復雜設備，在檢測現場即可完成設備校準與量程檢查操作，大幅提升現場作業效率。該產品所有測量數據均可溯源英國國家物理實驗室(NPL)權威標準，符合國內外工業計量的合規性要求，可直接作為合規檢測憑證使用。設備同時支持露點、ppm、濕度多種單位切換顯示，TR版本還可放大顯示0-10ppm量程，可滿足不同細分場景的檢測數值展示需求，低濃度微量水分檢測精度同樣符合行業標準要求。
