加拿大NDB XDP-II局部放電檢測儀的適配場景覆蓋多個工業領域，首先是電力行業，可應用于10kV~1000kV電壓等級的變電站GIS設備、油浸式變壓器、干式變壓器、高低壓開關柜、電力電纜終端及中間接頭、無功補償裝置等設備的日常巡檢、交接試驗、狀態檢修場景，也可用于新能源場站的風電變流器、光伏升壓站高壓設備、儲能電站PCS及升壓柜的絕緣檢測。其次是核工業領域，可應用于核電廠核級開關柜、主變壓器、應急供電系統、輔助廠房高壓配電設備的絕緣狀態檢測，滿足高輻射區域的檢測需求。第三是水務行業，可應用于自來水廠、污水處理廠的高壓潛水泵、泵房高壓配電設備、地下排污泵站電氣設備的絕緣檢測，適配潮濕多塵的作業環境。第四是環保行業，可應用于垃圾焚燒廠、燃煤電廠的電除塵高壓電源、脫硫脫硝系統高壓整流設備、危廢處理車間高壓供電設備的局放檢測。第五是軌道交通領域，可應用于地鐵、市域鐵路、高鐵的27.5kV牽引變電所GIS柜、牽引變壓器、整流機組、接觸網供電設備、車輛段高壓配電系統的日常巡檢。此外還可應用于石油化工、冶金、制造業等領域的高壓電機、配電系統的絕緣狀態檢測，滿足不同行業的不停電檢測需求。

加拿大NDB XDP-II局部放電檢測儀針對水務行業的作業環境和設備特性做了多項適配優化，首先是環境適配性強，水務行業的高壓設備大多部署在泵房、地下泵站、污水處理車間等潮濕、多塵、腐蝕性氣體含量高的環境中，設備的所有外置傳感器防護等級均達到IP65，主機防護等級達到IP54，可在相對濕度95%（無凝露）、粉塵濃度較高的環境下穩定工作，無需額外防護措施，適配水務行業的復雜作業環境。其次是作業模式適配，設備支持不停電檢測，不需要中斷泵站的供水、排污作業，不影響水務系統的正常運行，可在設備正常運行狀態下完成檢測，避免因檢測導致的供水中斷、排污不及時等民生影響。第三是檢測覆蓋全面，可精準檢測高壓潛水泵定子絕緣、高壓開關柜、母線槽、變頻驅動裝置、無功補償設備等各類水務高壓設備的局部放電缺陷，提前識別絕緣老化、受潮、接觸不良、絕緣磨損等隱患，避免因設備故障引發的生產中斷。第四是數據對接適配，檢測數據可直接對接智慧水務運維平臺，實現絕緣狀態的長期趨勢研判，自動生成運維建議，幫助水務運營企業降低運維成本，減少故障停機損失，提升供水可靠性，完全適配自來水公司、污水處理廠、水環境治理企業的檢測需求。

使用加拿大NDB XDP-II局部放電檢測儀開展檢測的標準化操作流程分為六個步驟：第一步是前期校準，檢測前使用標準局放源對設備主機和傳感器進行全鏈路校準，校準完成后保存校準數據，確保檢測數據的可溯源性，校準過程符合國家計量相關規范要求。第二步是傳感器布設，根據被測設備類型選擇對應傳感器：GIS設備將特高頻傳感器貼附在設備絕緣盆子的外表面，保證貼合緊密無空隙；電力電纜將高頻電流互感器套在電纜的接地線上，開口方向與電流流向一致；旋轉電機、開關柜等設備將超聲傳感器吸附在設備外殼的對應位置，耦合面涂抹超聲耦合劑提升檢測精度；多測點場景可同步布設多組傳感器，實現多部位同步檢測。第三步是參數配置，根據檢測場景選擇對應檢測頻段、采樣速率、觸發閾值，設置相位同步方式，110kV及以上高壓設備優先選擇外同步模式，低壓設備可選擇內同步模式。第四步是數據采集，采集時長根據設備電壓等級設置，10kV~35kV設備采集時長不低于10分鐘，110kV~500kV設備采集時長不低于30分鐘，500kV及以上設備采集時長不低于1小時，采集過程中保持設備穩定，避免觸碰傳感器。第五步是數據分析，使用設備內置的智能識別算法

加拿大NDB XDP-II局部放電檢測儀針對軌道交通牽引供電系統的特性做了專項優化，核心應用優勢體現在四個方面：第一是抗干擾能力強，軌道交通牽引供電系統采用27.5kV單相交流供電，現場存在大量諧波干擾、弓網放電干擾、列車運行電磁干擾等復雜干擾，設備內置軌道交通專項抗干擾算法，可有效過濾27.5kV牽引供電的特征諧波、弓網放電脈沖等干擾信號，檢測準確率可達92%以上，可在列車正常運行的狀態下開展檢測，不受運營干擾。第二是符合行業標準要求，檢測流程完全符合TB/T 3353-2014《軌道交通牽引供電設備局部放電檢測標準》，滿足鐵路局、地鐵運營單位等G端用戶的合規性要求，檢測數據可直接作為設備驗收、狀態檢修、安全排查的權威依據。第三是檢測覆蓋全面，支持接觸網、牽引變電所GIS柜、牽引變壓器、整流機組、降壓變電所開關柜、車輛段高壓配電系統等多類型設備的檢測，缺陷定位誤差≤0.5m，可精準定位絕緣缺陷位置，減少運維人員的排查時間，提升運維效率。第四是作業模式靈活，支持手持移動檢測、巡檢車搭載檢測兩種模式，搭載在巡檢車上時可實現全線牽引供電設備的快速檢測，檢測速度可達30km/h，無需停電作業

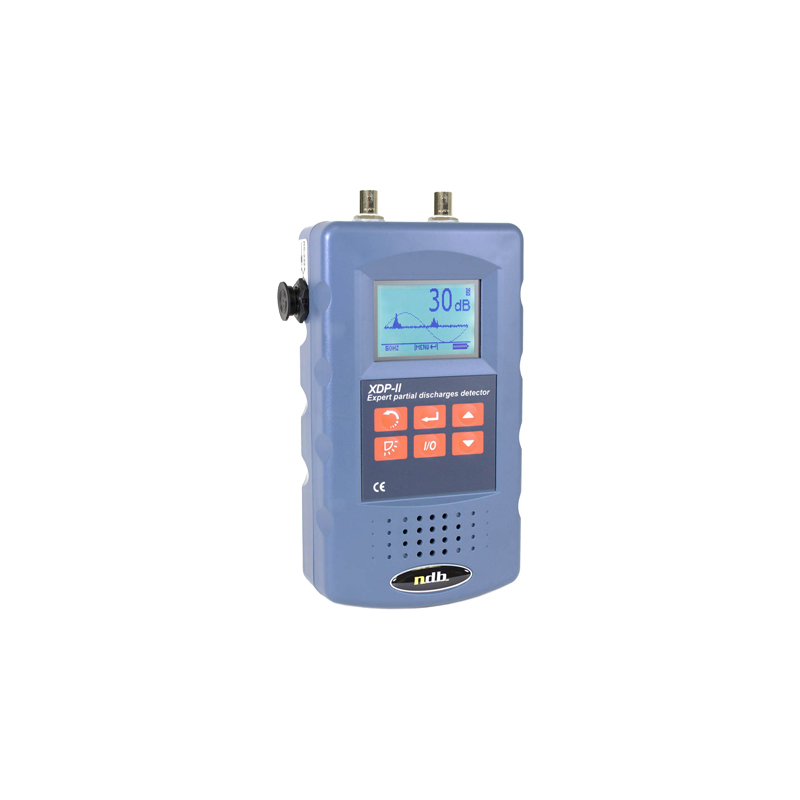

加拿大NDB XDP-II局部放電檢測儀是一款多維度高精度的局放檢測專用設備，核心功能覆蓋特高頻（UHF）、高頻電流（HFCT）、超聲（AE）三種主流檢測模式，可實現對高壓電氣設備絕緣缺陷的全類型捕捉與精準定位。核心技術參數方面，特高頻檢測頻段覆蓋300MHz~1.5GHz，檢測靈敏度≤0.1pC；高頻電流檢測頻段覆蓋10kHz~30MHz，檢測靈敏度≤0.5pC；超聲檢測頻段覆蓋20kHz~200kHz，檢測靈敏度≤1dBμV/m，最高采樣速率可達1GS/s，支持相位分辨局部放電（PRPD）、相位分辨脈沖序列（PRPS）兩種分析模式，可精準識別電暈、懸浮放電、氣隙放電、沿面放電等12種常見局放類型，缺陷定位誤差≤0.5m。設備內置128G大容量存儲，可連續存儲72小時以上的全量檢測數據，支持離線分析與絕緣狀態趨勢研判，最多可同時接入8路不同類型的傳感器，可滿足復雜場景下多測點同步檢測的需求。設備內置的智能識別算法可自動過濾現場的通信信號、電機轉動噪聲、變頻器諧波等干擾信號，識別準確率可達95%以上，可廣泛應用于電力、核工業、水務、環保、軌道交通等多個行業的高壓設備絕緣檢測，幫助用戶提

加拿大NDB XDP-II局部放電檢測儀針對核工業的特殊應用場景做了多項專項優化，核心優勢體現在四個方面：第一是抗輻射性能優異，設備核心元器件采用抗輻射加固設計，可在累計輻射劑量不超過100Gy的環境下穩定工作，滿足核電廠反應堆周邊、核輔助廠房、乏燃料處理車間等高輻射區域的檢測需求，設備性能不會因輻射照射出現衰減。第二是符合核安全監管要求，檢測流程完全符合HAF J0053-2017《核電廠電氣設備絕緣檢測技術規范》要求，檢測數據可直接作為核電廠安全性能評估、核安全監管檢查的權威依據，滿足核電運營單位的合規性管理需求。第三是檢測效率高，設備支持快速檢測模式，單臺核級開關柜檢測時長不超過15分鐘，單臺主變壓器檢測時長不超過30分鐘，可大幅減少檢測人員在高輻射區域的停留時間，降低人員受照風險。第四是抗干擾能力強，可適配核電廠復雜的電磁環境，有效過濾反應堆控制信號、電機驅動信號等干擾，可精準識別核級變壓器、GIS、應急柴油發電機、核級開關柜等關鍵設備的絕緣缺陷，提前識別絕緣老化、受潮、接觸不良等隱患，避免因絕緣故障引發的核安全風險，完全適配核電運營單位、核技術應用單位的檢測需求。

使用加拿大NDB XDP-II局部放電檢測儀開展檢測時，需要注意以下核心事項：第一是傳感器與檢測模式選擇，要根據被測設備的電壓等級、類型選擇匹配的傳感器與檢測模式，110kV及以上GIS設備優先選擇特高頻檢測模式，10kV~35kV開關柜優先選擇特高頻+超聲聯合檢測模式，電力電纜優先選擇高頻電流檢測模式，旋轉電機優先選擇超聲+高頻電流聯合檢測模式，避免因模式選擇不當導致漏檢。第二是傳感器布設要求，傳感器布設要避開強電磁干擾源，比如移動通信基站、變頻器、大功率電機、高壓母線等，布設位置要保證與被測設備的絕緣部位直接接觸，特高頻傳感器要貼合GIS的絕緣盆子表面，避免存在縫隙影響檢測精度，超聲傳感器的耦合面要均勻涂抹超聲耦合劑，保證信號耦合效率。第三是校準要求，檢測前必須使用標準局放源對設備主機、傳感器、傳輸線進行全鏈路校準，校準數據要保存?zhèn)洳椋_保檢測數據的可溯源性，同一批次檢測的校準有效期不超過7天，超過有效期需要重新校準。第四是環境要求，戶外檢測要避開雷雨、大風、大霧等惡劣天氣，環境濕度超過95%且存在凝露時不得開展檢測，避免影響檢測精度，高海拔地區檢測要根據海拔高度調整檢測參數的修正

加拿大NDB XDP-II局部放電檢測儀的研發、生產、檢測全流程均符合主流國際國內行業標準，首先符合IEC 60270:2015《高電壓試驗技術 局部放電測量》國際標準，檢測方法、數據精度均滿足國際通用的局放檢測要求。國內標準方面，符合GB/T 7354-2018《高電壓試驗技術 局部放電測量》國家標準，所有技術參數均達到國內檢測設備的最高要求；符合電力行業DL/T 417-2019《電力設備局部放電現場測量導則》要求，檢測流程、數據輸出格式完全適配電力系統的現場作業規范；符合核工業HAF J0053-2017《核電廠電氣設備絕緣檢測技術規范》要求，檢測數據可直接用于核電廠安全性能評估，滿足核安全監管的合規性要求；符合軌道交通行業TB/T 3353-2014《軌道交通牽引供電設備局部放電檢測標準》，可直接應用于鐵路、地鐵系統的牽引供電設備檢測作業；符合環保行業HJ/T 76-2017《固定污染源煙氣排放連續監測系統技術要求及檢測方法》中對高壓供電設備的檢測要求。所有檢測數據可溯源至國家計量基準，完全滿足政府采購、國有單位項目的合規性要求，可直接作為各類設備驗收、狀態評估、安全排查的權威

加拿大NDB XDP-II局部放電檢測儀的測量精度處于行業領先水平，特高頻模式下最小可檢測放電量≤0.1pC，高頻電流模式下最小可檢測放電量≤0.5pC，超聲模式下最小可檢測振動信號≤1dBμV/m，放電量測量誤差≤±5%，放電頻次統計誤差≤±3%，完全滿足各類高壓設備的微小缺陷檢測需求。抗干擾性能方面，設備搭載了三重抗干擾技術：第一是自適應數字濾波技術，可根據現場干擾特征自動調整濾波頻段，過濾移動通信信號、廣播信號等窄帶干擾；第二是相位開窗技術，可結合工頻相位特征，過濾與工頻相位無關的隨機干擾脈沖；第三是脈沖特征識別技術，可根據脈沖上升沿、持續時間、幅值等特征，區分局放脈沖和變頻器諧波、機械振動噪聲、開關操作干擾等非局放信號。在電磁干擾強度達到10V/m的復雜環境下，設備的檢測精度偏差不超過5%，檢測準確率保持在90%以上，完全適配地鐵牽引站、工業廠區、城市核心區變電站、核電廠等強干擾場景的檢測需求。對于B端用戶來說，高精度和強抗干擾能力可保障檢測數據的可靠性，避免漏檢、誤檢，提前識別絕緣隱患，一次檢測避免的非計劃停機損失可覆蓋設備的采購成本，投資回報率遠高于行業平均水平。

加拿大NDB XDP-II局部放電檢測儀具備完善的系統對接能力，支持Modbus RTU、Modbus TCP、MQTT等主流工業通信協議，可直接對接電力行業的SCADA系統、PMS生產管理系統、智能運維平臺，核電廠的DCS集散控制系統，軌道交通的綜合運維管理平臺，水務、環保行業的智慧運維平臺，無需額外開發適配接口。數據存儲格式符合IEC 61850電力自動化通信標準，可直接導入各類電力運維系統，實現檢測數據與設備臺賬、檢修計劃的聯動管理。同時支持CSV、PDF、XML、JSON等通用格式導出，方便用戶進行二次分析與報告編制。設備預留開放的二次開發接口，可根據用戶需求定制功能模塊，適配不同行業的個性化系統集成需求。對于G端用戶來說，設備完全適配政務系統、國有單位運維平臺的對接要求，檢測數據可直接上傳至監管系統，滿足合規性管理需求；對于B端用戶來說，可直接接入企業自有運維管理平臺，實現絕緣狀態的長期監測與趨勢分析，提升運維數字化水平。設備還支持邊緣計算模式，可在前端完成數據預處理，減少系統對接的數據傳輸量，提升數據傳輸效率，適配各類工業互聯網平臺的接入要求。
