這款設備的回路阻抗測試采用低壓大電流脈沖注入法原理：測試時向被測回路注入時長小于10ms、最高20A的低壓脈沖電流，脈沖時長遠低于常規RCD的動作閾值，不會觸發后端剩余電流保護裝置動作，可實現不停電測試。設備內置高精度采樣模塊，可同步采集注入電流和回路壓降，通過歐姆定律自動計算回路阻抗值，同時搭載零序電壓補償算法，可自動消除線路自帶零序電壓對測量結果的干擾，測量精度符合IEC 61557-3標準要求，相比傳統斷電測試方法效率提升60%以上。

該設備完全適配光伏、儲能、充電樁等新能源低壓配電系統的檢測需求，符合《GB/T 37409光伏發電站并網驗收規范》《GB/T 51313電動汽車分散充電設施工程技術標準》等新能源領域的檢測標準要求。可檢測光伏并網側、充電樁進線側漏電開關的動作可靠性，驗證漏電保護閾值是否符合新能源系統的安全要求；可檢測交直流混合配電系統的回路阻抗，精準計算預期短路電流，判斷配電線路的載流冗余量，排查線路過載、接觸不良等安全隱患；可覆蓋0-440V全電壓范圍的交直流低壓配電系統檢測，滿足新能源投資企業、電網運維單位的日常運維檢測、并網驗收檢測等多重需求。

該設備的回路阻抗測試精度處于行業領先水平，三個量程的測試精度均可達±2%讀數±0.02Ω，配套的接觸電壓測試精度為±5%，預期短路電流計算精度為±3%，數據重復性誤差不超過1%，長期穩定性優于同類型設備平均水平。該精度等級可滿足三級及以上防雷檢測機構、CMA資質電力檢測實驗室的計量溯源要求，檢測數據可直接作為檢測報告的支撐依據，適配政府市場監管部門的電力安全執法抽檢、第三方檢測機構的商業檢測業務、工業企業的安全生產標準化驗收等高精度檢測需求，無需額外校準即可直接用于合規性判定場景。

這款設備搭載完善的測量數據管理功能：內置存儲容量可存儲10000組以上的完整測量數據，每組數據包含測試時間、測試項目、測試參數、環境條件等全維度信息，可按檢測項目、回路編號、檢測時間三類維度分類檢索；支持標準化數據導出，導出數據可直接對接電力運維管理系統、工程驗收系統，無需額外人工整理即可生成合規檢測報告；數據采用不可篡改的存儲格式，可滿足G端政府項目驗收的溯源要求，也可滿足B端工業企業的設備運維臺賬管理需求，有效降低檢測人員的后續數據處理工作量，提升檢測全流程效率。

該設備適配全場景低壓配電系統檢測需求：一是建筑工程竣工配電驗收?qǐng)鼍埃赏瓿尚陆ㄗ≌⑸虡I(yè)樓宇的漏保性能、回路阻抗的批量驗收檢測；二是工業企業配電系統運維場景，可用于生產車間、配電房的年度安全檢測、故障排查；三是公建項目安全巡檢場景，適配政府辦公場所、學校、醫院、交通樞紐等人員密集場所的定期電力安全排查；四是新能源配電檢測場景，可用于光伏并網、戶用儲能、充電樁等新型配電系統的漏保及回路性能檢測。設備工作溫度范圍為-10℃~50℃，支持95%濕度無凝露環境下作業，IP40防護等級可抵御施工現場的灰塵、濺水影響，完全覆蓋室內外各類低壓檢測場景需求。

帶電測試需嚴格遵守安全操作規范：首先確認被測線路電壓不超過設備600V CAT III的額定防護等級，測試前檢查測試表筆絕緣層無破損、開裂，操作人員需佩戴符合標準的絕緣手套、穿絕緣鞋；其次測試高靈敏度RCD前，需提前確認后端負載可承受短時斷電風險，避免RCD動作影響關鍵負載運行；第三，在有大功率變頻設備、整流設備運行的回路測試時，需開啟設備諧波抑制功能，避免諧波干擾導致測量數據偏差；第四，戶外雨天、潮濕環境下禁止開展帶電測試，測試時需保持測試端干燥，防止出現短路、觸電風險。

該設備采用可編程恒流源注入技術實現漏電開關的非侵入式性能檢測：設備內置高精度可編程恒流發生模塊，可根據檢測需求輸出設定值的模擬漏電電流，直接注入被測漏電開關的進線端，模擬實際用電過程中的漏電工況，同步通過內置10kHz高頻率電流采樣模塊，實時監測漏電開關的脫扣動作信號，精準捕捉脫扣瞬間的時間節點和觸發電流值，計算得到漏電開關的實際動作時間、動作電流偏差。該技術無需拆解漏電開關本體，也無需斷開回路的上級供電，檢測誤差不超過1ms，完全符合剩余電流保護裝置的測試標準要求，可快速篩查出動作超時、動作電流偏差過大的失效漏保，適配現場批量漏保的快速篩查需求。

這款設備的核心測量參數覆蓋漏電開關、回路阻抗兩大檢測維度：漏電動作電流測試范圍為0-500mA，動作時間分辨率達1ms，支持AC、A、B三類全型號RCD的動作特性測試；回路阻抗測量范圍為0-2000Ω，測量精度±2%，最高支持20A大電流脈沖注入測試；同時支持線路電壓、頻率等基礎電氣參數測量，電壓測量范圍AC 50-440V，精度±0.5%。參數指標符合IEC 61557、GB/T 18216等國內外安規檢測標準，可滿足工業配電運維、建筑電氣驗收、公共設施電力檢測等多場景的參數測量需求，測量數據可直接作為合規檢測的依據。

這款設備完全滿足光伏并網系統的剩余電流檢測需求：光伏系統常用B型RCD，需覆蓋直流分量疊加的剩余電流檢測場景，MI3122支持全類型B型RCD的動作特性測試，可檢測含直流分量、脈動直流分量的剩余電流動作參數，測試范圍覆蓋10mA-500mA的光伏系統常用RCD規格，動作時間測量精度達1ms，符合GB/T 37409《光伏發電并網逆變器技術規范》中對剩余電流保護裝置的檢測要求，可適配分布式光伏、集中式光伏電站的并網驗收、日常運維檢測需求，同時滿足新能源企業運維、能源監管部門抽檢的檢測標準。

現場測試可通過多項操作排除干擾：第一，開啟設備內置的諧波抑制功能，可濾除3次、5次等工業場景常見諧波的干擾，降低諧波對壓降采樣的影響；第二，測試前先測量回路零序電壓，當零序電壓超過10V時，可調整測試相位避開干擾峰值，或者選擇在負載較低的時段開展測試；第三，針對長距離輸電線路、高阻抗回路，可選擇設備的20A大電流測試模式，降低線路雜散電阻的測量誤差；第四，完成單回路測試后可復測2-3次，若多次測量數據偏差超過5%，需排查表筆接觸是否牢靠、回路是否存在波動負載，測量操作符合IEC 61557-3的阻抗測試規范。

該設備的檢測指標完全符合國內國際多重電力安全檢測標準，國內層面符合《GB 50303建筑電氣工程施工質量驗收規范》《GB 7251低壓成套開關設備和控制設備》《GB 13955剩余電流動作保護裝置安裝和運行》等核心標準要求；國際層面符合IEC 61557低壓配電系統安全檢測標準、EN 61010測量?jī)x器安全標準。設備電磁兼容等級達到III級，可在強電磁干擾的工業現場輸出穩定可溯源的檢測數據，完全適配政府監管部門電力安全抽檢、國有單位項目合規驗收、第三方檢測機構資質認定業務等場景的標準符合性要求，檢測結果可直接作為配電系統安全性判定的有效依據。

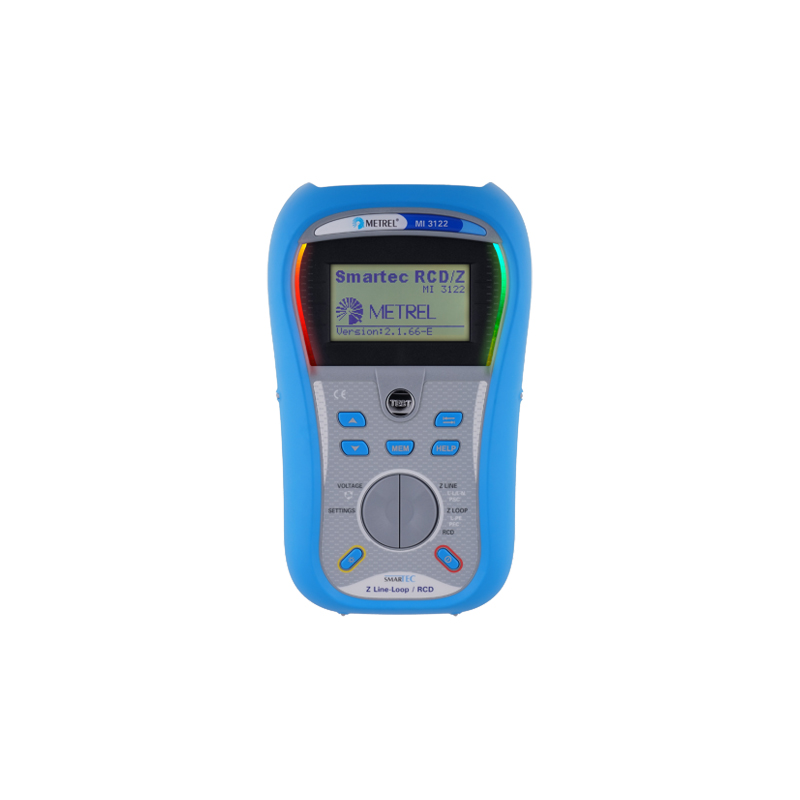

該設備是集成式電力檢測設備，可同時覆蓋漏電開關性能檢測、回路阻抗檢測兩大核心功能，額外支持接觸電壓測試、預期短路電流（PSCC）自動計算功能。核心技術參數如下：漏電電流測試覆蓋10mA/30mA/100mA/300mA/500mA多檔位，動作時間測試分辨率1ms，精度±1%；回路阻抗測試分0-20Ω/0-200Ω/0-2000Ω三個量程，精度為±2%讀數±0.02Ω；額定工作電壓覆蓋AC 50-440V，適配50/60Hz工頻配電系統。設備可廣泛應用于建筑配電驗收、工業配電運維、公建項目安全巡檢等場景，無需額外搭配輔助設備即可完成低壓配電系統兩項核心安全指標的現場快速檢測，單點位檢測時長不超過10秒，檢測效率較單一功能設備提升60%以上。
