該設備完全符合國內及國際主流電力質量檢測標準，包括IEC 61000-4-30 A級標準、GB/T 19862《電能質量監測設備通用要求》A級精度要求，同時滿足GB/T 14549《公用電網諧波》、GB/T 12325《電能質量 供電電壓偏差》、GB/T 15543《電能質量 三相電壓不平衡》等國內專項電力質量標準的檢測要求。可應用于電網公司、住建部門、市場監管部門等G端單位的電力質量抽檢、配電工程驗收、公共機構能耗核查等監管類工作，檢測數據具備行業公信力，無需二次校準即可作為合規判定的依據，適配國內絕大多數電力檢測場景的標準要求。

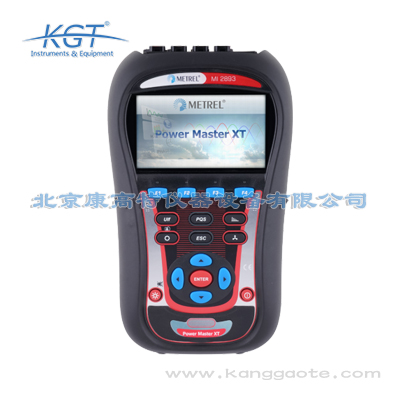

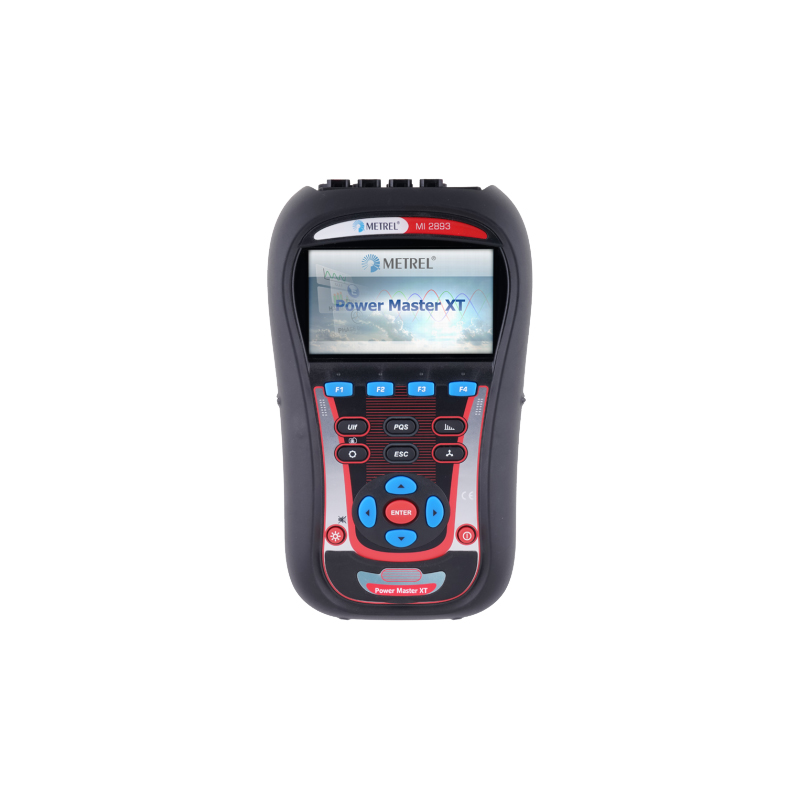

這款設備采用一體化手持式結構設計，整機重量?jī)H1.2kg，單手握持即可完成全部操作，適配戶外復雜環境下的巡檢需求。防護等級達IP54，可防淋雨、防塵，工作溫度范圍覆蓋-10℃~55℃，可適配北方冬季戶外、南方高溫高濕環境下的檢測作業；內置大容量鋰電池，單次充滿電可支持連續8小時以上的全功能檢測，無需外接電源即可完成整條配電線路的巡檢工作；搭載高亮抗反光顯示屏，戶外強光下仍可清晰讀取檢測數據，配套的柔性電流探頭支持不斷電卡接，無需拆開母線排即可完成電流參數采集。相比臺式設備無需提前布線、無需搭建測試平臺，單人即可完成全部檢測作業，大幅提升戶外巡檢的作業效率。

該設備嚴格遵循國際國內多項電力檢測領域權威標準，首先符合IEC 61000-4-30 A級電力質量分析儀標準、IEC 61557絕緣檢測設備通用標準，同時滿足我國GB/T 17626.30-2012《電磁兼容 試驗和測量技術 電能質量測量方法》A級儀器要求、GB/T 19862-2005《電能質量監測設備通用要求》、DL/T 1986-2019《配電網電能質量監測技術規范》等電力行業標準。檢測數據可直接作為電網接入合規性校驗、工業企業電能質量審計、公共配電系統安全檢測的合規依據，既適用于生產企業的內部質量管控，也可支撐政府質量監管部門、電力主管部門的行政執法檢測工作，無需額外校準即可滿足法定檢測的標準適配要求。

這款設備屬于A級精度電力檢測儀器，核心測量參數覆蓋交直流電壓（測量范圍0V~1000V，精度±0.1%讀數）、交直流電流（支持柔性電流探頭擴展，量程最高達10kA，精度±0.2%讀數）、有功/無功/視在功率（精度±0.5%讀數）、功率因數、頻率、0~50次諧波、電壓暫升暫降、閃變、三相不平衡度等，同時支持絕緣電阻測量（量程最高達10GΩ，測試電壓500V/1000V可選）。可適配工業配電系統運維、生產設備電氣檢測、新能源并網檢測等多場景需求，既能滿足制造企業日常設備點檢的參數采集需求，也能支撐電力監管部門的現場合規性檢測工作，無需拆機即可完成全參數快速采集。

該設備的諧波檢測能力完全滿足高諧波負載場景的檢測要求，支持最高50次諧波、間諧波的幅值與相位檢測，諧波測量誤差小于0.1%，符合IEC 61000-4-30 A級標準對諧波檢測的精度要求，同時適配GB/T 14549《公用電網諧波》的檢測判定要求。針對光伏逆變器、變頻設備、LED照明、工業整流設備等高諧波發射負載場景，可精準捕捉各次諧波的畸變率、幅值變化特征，為諧波治理方案制定、治理效果驗證提供精準的數據支撐，最小可捕捉1ms的短時諧波脈沖事件，避免遺漏偶發性諧波異常。

首先是便攜性優勢，臺式設備重量普遍在5kg以上，需外接電源、提前搭建測試平臺，而該設備僅重1.2kg，單人手持即可作業，適配突發故障排查、戶外巡檢等移動式檢測場景；其次是功能集成優勢，臺式電力質量分析儀普遍僅支持電力參數檢測，該設備同時集成絕緣檢測、接地電阻檢測、功率分析等多功能，無需攜帶多臺設備即可完成工業配電系統的全維度檢測；第三是作業效率優勢，該設備配套的免拆線測試附件，可實現不斷電、不拆線的快速檢測，單次單點檢測時間相比臺式設備縮短70%以上，適合大規模配電系統的普查類檢測工作。雖然臺式設備的監測周期更長，適合固定點位的長期監測，但該設備更適配現場排查、移動巡檢、執法檢測等場景，是臺式設備的有效補充。

該設備采用高速同步采樣技術實現電壓暫升暫降事件的精準捕捉，以10.24kHz的采樣率對三相電壓進行實時同步采集，每秒計算12次電壓有效值，按照IEC 61000-4-30標準的判定規則，當電壓有效值偏離額定值的10%及以上時，自動判定為電壓暫升、暫降或中斷事件，可精準記錄事件的發生時間、持續時長、幅值變化、相位跳變等全維度特征，最小可捕捉持續時間僅10ms的短時電壓異常事件。該檢測能力可用于排查工業PLC、醫療精密設備、數據中心服務器等敏感負載的異常宕機原因，為供電穩定性改造提供數據依據。

首先要根據被測回路的電壓等級選擇對應的測量檔位，該設備支持CAT III 1000V、CAT IV 600V的安全等級，禁止超出安全等級范圍使用；其次電流測試需根據被測電流大小選擇適配的電流探頭，柔性探頭需卡接牢固，確保相位標識與電壓相位一致，避免功率因數、功率參數測量偏差；開展暫態電能質量檢測時需提前設置合適的觸發閾值，避免遺漏電壓暫升暫降、短時中斷等暫態事件；在強電磁干擾環境下使用時，需將測試線的屏蔽層可靠接地，避免干擾導致測量數據失真；禁止在雷雨天氣下開展戶外架空線路的檢測作業，避免感應電壓損壞設備。設備自帶異常工況告警功能，出現過壓、過流告警時需立即斷開測試連接，排查被測回路異常后再開展檢測。

該設備的諧波分析模塊滿足IEC 61000-4-7標準要求，最高支持0~50次諧波的同步測量，單次采樣頻率達20kHz，可精準捕獲非線性負載產生的各次諧波含量、諧波畸變率（THD）參數，幅值測量精度達±0.1%。可覆蓋三類核心場景：一是制造企業變頻器、伺服電機等非線性負載集中的車間電能質量檢測，排查諧波導致的設備燒損、保護誤動故障；二是光伏、風電等新能源電站的并網前合規性檢測，驗證諧波指標符合GB/T 14549《電能質量 公用電網諧波》的并網要求；三是公共配電網的臺區諧波排查，支撐電力主管部門開展諧波污染治理工作。設備可自動生成諧波分布報表，無需人工計算即可完成諧波超標點的定位。

該設備的功率分析模塊可實現有功電能、無功電能、視在電能的高精度計量，精度達±0.5%，可同步采集不同時段的功率因數、負載率參數，自動統計電能損耗分布。對于企業用戶，可通過對生產車間、重點高耗能設備的持續監測，定位低功率因數運行的設備、無功損耗過高的回路，為能效改造提供數據支撐；對于政府節能監察部門，可使用該設備開展高耗能企業的現場能效審計，檢測數據符合GB/T 15316《節能監測技術通則》的要求，可直接作為節能監察的判定依據。設備可自定義監測周期，支持1分鐘~24小時的連續數據采集，自動生成能效分析報表，無需人工統計即可完成能效指標的核算。

完全適用，該設備的檢測指標完全覆蓋新能源并網的全部電能質量校驗要求。可檢測并網點的電壓偏差、頻率偏差、三相不平衡度、諧波畸變率、閃變、電壓暫升暫降等所有要求項，測量精度滿足IEC 61000-4-30 A級要求，符合GB/T 19964《光伏發電站接入電力系統技術規定》、GB/T 19963《風電場接入電力系統技術規定》的檢測要求。可支撐新能源電站的并網前檢測、日常運維巡檢、并網后合規性核查三類場景，既能為新能源企業提供自檢測數據，也可支撐電網主管部門開展并網核驗工作。設備可自動生成符合電網要求的并網檢測報表，無需人工整理即可完成指標合規性判定，大幅提升并網檢測的工作效率。

該設備的檢測數據完全適配國內電力治理的全流程要求，首先檢測精度符合國內所有現行電力質量國家標準的要求，數據可直接作為電力質量問題判定、治理方案制定、治理效果驗收的合規依據；數據導出支持CSV、PDF等通用格式，無需額外轉換即可導入國內主流的電力質量分析系統、能耗監管系統，適配配網改造、諧波治理、能耗雙控等各類電力治理場景的數據對接要求；所有檢測數據自帶時間戳、設備唯一標識，可實現全流程溯源，滿足G端監管部門的存檔要求，也可作為企業電力質量合規性證明的有效依據。
