該設備是電力檢測領域的通用型專業儀器，核心應用場景包含四大類：一是電網輸變配運維場景，可開展開關柜、環網柜溫升試驗、斷路器脫扣特性驗證、接地引下線導通性能檢測；二是電力設備制造場景，可用于低壓成套設備、母線槽、熔斷器的出廠載流能力、過流保護性能校驗；三是軌道交通供電場景，可開展?fàn)恳╇娤到y(tǒng)接觸網、回流軌的載流能力測試；四是新能源電站場景，可用于光伏匯流箱、儲能變流器、風電變流器的過流保護裝置校驗、匯流排載流能力驗證，同時也適用于計量院所的電流檢測類計量校準場景。

Gillam IDC20K大電流注入器的應用場景覆蓋電力、新能源、軌道交通等多個領域，具體包括：電力設備制造領域，可用于高低壓開關柜、斷路器、母線槽、電力電纜的溫升試驗、短時耐受電流測試、載流能力驗證；電網及檢測機構領域，可用于電力設備入網檢測、預防性試驗、電能計量裝置過流特性校驗，適配各級電科院、質檢單位的標準化測試需求；新能源領域，可用于光伏匯流箱、儲能變流器、鋰電池管理系統的過流保護動作特性校驗，模擬短路、過載等異常工況驗證設備可靠性；軌道交通領域，可用于接觸網導線、受電弓滑板的載流溫升測試，牽引變流器、車載配電柜的過流性能驗證；電力科研領域，可用于各類導體材料、新型電力部件的載流特性、動熱穩定性研究，為技術研發提供精準的測試數據支撐。

該設備完全滿足光伏、風電、儲能等新能源電站的各類檢測需求，針對新能源場景做了多項適配優化：輸出頻率覆蓋45Hz~65Hz寬范圍，可適配新能源發電系統的非工頻測試需求；支持對1500V及以下電壓等級的匯流箱、儲能變流器、風電變流器的過流保護裝置進行校驗，驗證保護動作的準確性；可開展儲能電池簇的匯流排載流能力測試、光伏并網柜的短路耐受能力驗證、風電塔筒接地系統導通性能測試等項目；設備設計符合NB/T 10394《光伏電站防雷與接地技術規范》、GB/T 34120《電化學儲能系統接入電網技術規定》等新能源行業檢測標準，完全適配新能源電站的戶外現場作業環境。

開展現場試驗時需遵循三大類注意事項：一是安全防護類，作業人員需佩戴絕緣手套、絕緣鞋等防護裝備，試驗區域需設置警示標識，禁止非作業人員靠近，設備接地端子必須可靠接地；二是操作規范類，輸出電纜的長度、載流能力必須匹配設定的輸出電流，禁止帶載切換輸出檔位，禁止在輸出回路未閉合的情況下啟動輸出；三是環境適配類，設備工作環境溫度需控制在-10℃~45℃之間，相對濕度不超過85%RH且無凝露，作業現場需避免存在腐蝕性氣體、強電磁干擾源，設備通風口需保持無遮擋，避免過熱觸發保護停機。

該設備的設計及測試應用完全符合國內外主流電力檢測相關標準，國內標準層面符合DL/T 845.1-2016《電阻測量裝置 第1部分：通用技術條件》、GB/T 11022-2020《高壓開關設備和控制設備標準的共用技術要求》、GB/T 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》、DL/T 1989-2019《低壓開關柜溫升試驗導則》的相關要求；國際標準層面符合IEC 61000-4-5《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》、IEC 60947-2《低壓開關設備和控制設備 第2部分：斷路器》的相關技術規范，檢測數據具備行業公信力。

Gillam IDC20K大電流注入器的設計和測試能力完全符合國內外多類行業標準要求，具體包括：國內電力設備標準方面，符合GB/T 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》中的溫升試驗、短時耐受電流測試規范，符合GB 14048.1-2012《低壓開關設備和控制設備 第1部分：總則》的過流性能測試要求，符合DL/T 596-2021《電力設備預防性試驗規程》的相關測試指標要求；國際標準方面，符合IEC 61439-1:2019《低壓成套開關設備和控制設備 第1部分：總則》的測試標準，可支撐出口產品的型式試驗需求；新能源領域符合GB/T 34131-2017《電力儲能用鋰電池管理系統技術要求》的過流測試要求；軌道交通領域符合TB/T 1508-2017《機車車輛電氣設備 第1部分：通用使用條件》的相關測試規范，可滿足不同領域的合規測試需求。

Gillam IDC20K大電流注入器完全支持全自動化測試場景，可滿足批量測試、標準化測試的需求。設備標配Modbus-RTU、TCP/IP標準通訊接口，可靈活接入實驗室自動化測試系統，用戶可通過上位機軟件自定義測試流程，包括電流階梯上升、穩態保持、電流波動模擬、定時降流等多種測試模式，設置完成后無需人工干預即可完成全流程測試，有效降低人工成本。設備內置的多維度數據采集模塊可實時采集輸出電流、回路電壓、被測點位溫度等測試數據，同步上傳到上位機系統，自動生成符合行業規范的測試報表，也可對接實驗室LIMS管理系統，實現測試數據的全流程溯源，測試數據不可篡改，滿足檢測機構的合規性要求。自動化模式下測試效率相比人工操作提升60%以上，特別適合電力設備制造企業的出廠批量測試、第三方檢測機構的標準化測試場景使用。

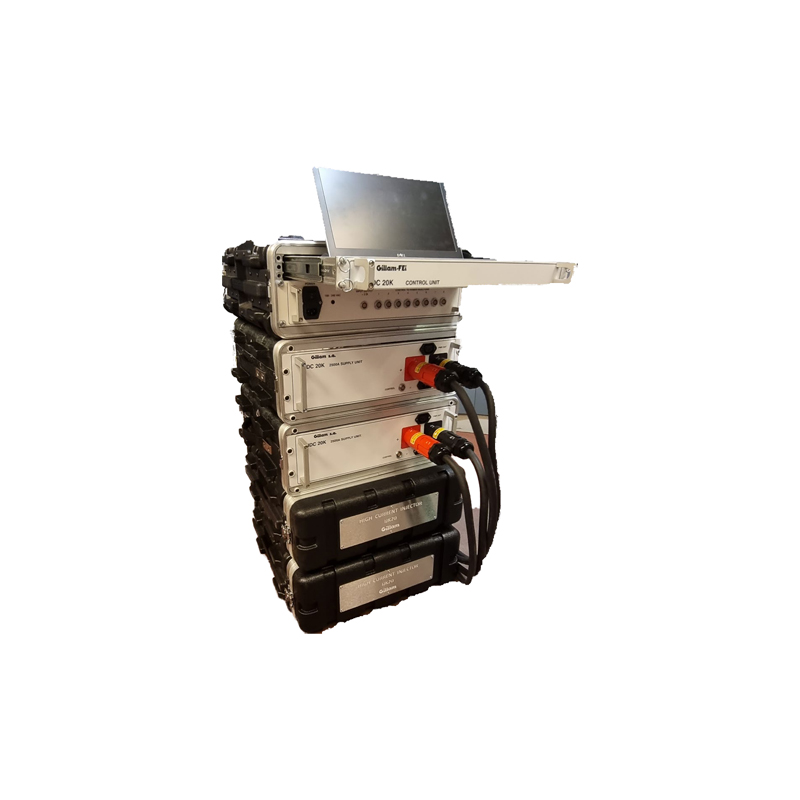

比利時Gillam IDC20K大電流注入器的核心技術參數如下：額定最大輸出電流為20kA，支持0~20kA無級線性調節，電流輸出精度可達±0.2%FS，遠高于行業常規±0.5%FS的精度要求；輸出波形為標準正弦波，波形畸變率<1%，無諧波干擾，可有效避免諧波帶來的額外溫升誤差，保證測試結果的準確性；設備適配380V三相工業供電，額定功率200kVA，滿負載工況下可連續運行30min，負載率低于50%時可長時間不間斷運行；工作環境溫度范圍為-20℃~55℃，防護等級為IP20，同時適配室內實驗室及戶外現場測試場景；設備內置高精度羅氏線圈電流采集模塊，閉環響應時間<10ms，可實時動態校準輸出電流；整機重量為120kg，采用一體式集成設計便于場地轉運，內置16G數據存儲模塊，可存儲1000組以上完整測試數據，支持CSV格式導出用于報告生成。

Gillam IDC20K大電流注入器的技術優勢主要體現在四個方面：第一是輸出精度更高，±0.2%FS的電流輸出精度、<1%的波形畸變率遠高于行業常規水平，可有效避免諧波干擾、電流波動帶來的測試誤差，測試數據可靠性更高；第二是保護機制更完善，內置過流、過溫、回路短路、電壓波動四重保護機制，異常響應時間<5ms，可有效保護設備和被測件不受損壞，適合高風險的大電流測試場景；第三是擴展性更強，支持多臺設備級聯，最大可擴展到100kA輸出，可適配更高電流等級的測試需求，無需重復采購設備；第四是易用性更好，采用一體式集成設計，無需現場組裝，內置智能操作界面，支持測試參數一鍵保存，測試數據自動記錄導出，可降低操作人員的專業門檻，同時支持接入自動化測試系統，適合批量測試場景，大幅提升測試效率。

該設備核心技術參數處于行業領先水平，額定最大輸出電流可達20kA，電流輸出精度為±0.2%，遠高于同類型設備常規的±0.5%精度要求；輸出頻率覆蓋45Hz~65Hz全范圍，支持正弦波、自定義沖擊波形輸出，波形失真度≤1%；負載調節范圍為0~50mΩ，支持連續8小時滿載穩定輸出，短時過載能力可達1.2倍額定電流持續10分鐘；設備供電適配380V±10%工頻三相交流電，整機功耗≤12kVA，工作環境溫度適配-10℃~45℃，存儲溫度范圍為-20℃~60℃，防護等級為IP21，滿足室內實驗室及戶外現場作業的基本防護需求。

該設備完全支持定制化測試方案配置，內置可編程控制模塊，用戶可根據自身檢測需求自定義多項測試參數：支持自定義電流上升/下降斜率，可設置0~20kA/s的無級調節，適配緩升/緩降測試需求；支持自定義階梯式電流輸出、周期性沖擊電流輸出等模式，滿足特殊工況下的模擬測試需求；最多可存儲200組自定義測試方案，下次使用可直接調用，無需重復配置；同時設備支持Modbus、CAN總線等通用通訊協議，可對接實驗室自動化測試系統，實現多設備聯動測試，可滿足電力設備制造、科研院所等單位的個性化檢測需求。

使用Gillam IDC20K進行開關柜溫升試驗需按照規范流程操作：第一步，完成測試前準備，將被測開關柜的進出線端用匹配規格的大電流導線與設備輸出端可靠連接，確保接線端子緊固，接觸電阻<1mΩ，在開關柜的母線連接處、觸頭、出線端等被測點位粘貼PT100溫度傳感器，將溫度采集模塊與設備主控端連接，確認測試區域無無關物品和人員；第二步，參數設置，接通設備380V供電電源，啟動設備后在操作界面設置目標輸出電流、測試時長、溫度報警閾值等參數；第三步，預測試，先輸出10%額定電流，確認回路導通正常、溫度傳感器數據采集正常后，逐步提升電流到目標值，進入穩態測試階段；第四步，測試收尾，達到設定測試時長后，設備自動逐步降流到0，關閉供電電源，待被測設備降溫后拆卸連接線路，導出測試數據即可生成測試報告，全程需安排專人值守監控設備運行狀態。
