HV60-4 HV電纜診斷系統在短距離電纜檢測領域具備顯著的能力優勢，可覆蓋傳統超低頻電纜測試設備無法適配的短電纜檢測場景。傳統超低頻電纜測試設備受技術原理限制，通常要求被測電纜的電容量不低于幾nF，僅能檢測長度在數百米以上的長距離電纜，無法適配短距離電纜的檢測需求，而HV60-4通過技術優化，可支持最小電容量≥500pF的超短電纜檢測，對應常規高壓電纜的長度可覆蓋10米以內的超短段電纜，填補了短電纜高壓檢測的能力空白。該特性可適配大量細分場景的檢測需求：比如電廠內部開關柜之間的高壓連接電纜、發電機組的配套短距離電纜，軌道交通站內的低壓轉高壓連接電纜、站臺供電短段電纜，工業企業內部的車間高壓連接電纜等，這類短距離電纜此前大多只能采用常規的低壓絕緣檢測方式，無法精準排查高壓運行狀態下的絕緣隱患，通過HV60-4開展超低頻高壓檢測，可精準判斷短電纜的真實絕緣狀態，排查隱性故障，保障供電安全。

HV60-4 HV電纜診斷系統的核心目標行業為電力行業，同時可覆蓋軌道交通領域的電力配套檢測需求，具體應用場景涵蓋四大類：第一是運維巡檢場景，適用于電網公司輸配電線路的日常巡檢、發電企業廠用高壓電纜的定期狀態排查、軌道交通供電系統電纜的日常巡檢，設備輕便緊湊的特性非常適合戶外移動巡檢作業，可大幅提升巡檢效率；第二是故障檢測場景，當高壓電纜出現跳閘、供電異常等問題時，可快速定位電纜故障點，判斷故障類型，為后續的隱患排除提供數據支撐；第三是絕緣測試場景，可用于新建高壓電纜入網前的絕緣性能核驗、在運電纜的絕緣老化程度檢測，排查絕緣薄弱點，避免突發供電故障；第四是環境評估場景，可針對處于高溫、高濕、強腐蝕等特殊運行環境的高壓電纜開展?fàn)顟B(tài)評估，判斷環境因素對電纜性能的影響，為電纜的更換、維護計劃制定提供依據。該設備可適配不同電壓等級的高壓電纜檢測需求，滿足B端電力生產企業、軌道交通運營單位，以及G端電網管理單位的各類檢測場景要求。

HV60-4 HV電纜診斷系統具備完善的數據傳輸能力和系統適配能力，可滿足不同用戶的數字化管理需求。在數據傳輸層面，該設備內置Bluetooth無線傳輸模塊，可在檢測完成后實時將檢測數據同步至配套的PC端管理工具，無需插拔存儲設備拷貝數據，既提升了數據傳輸效率，也避免了外接存儲設備帶來的數據泄露、病毒感染風險；傳輸過程采用加密協議，可保障檢測數據的安全性、完整性，符合電力行業的數據安全管理要求。在系統適配層面，該設備輸出的檢測數據采用標準化格式，可對接各類電力運維管理系統、電網設備管理平臺、軌道交通電力監控系統，無需二次開發即可實現數據的自動上傳、統一管理，滿足G端電網單位的系統對接要求，可直接融入用戶現有數字化管理體系；全自動化生成的檢測報告采用統一規范格式，包含全部必要的檢測參數、診斷結果，可直接作為合規檢測檔案留存，也可導入企業的設備管理檔案系統，無需人工二次錄入。該設備的系統適配性可幫助用戶打通檢測環節與數字化管理環節的數據流，提升整體運維管理的數字化水平。

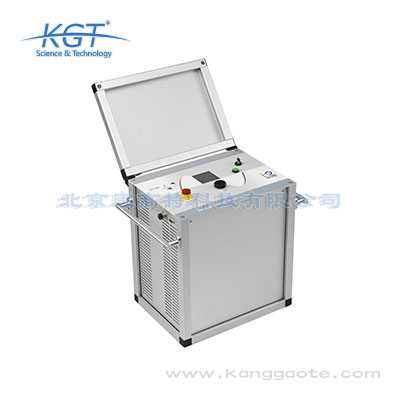

奧地利B2出品的HV60-4 HV電纜診斷系統屬于專業超低頻電纜測試設備，核心功能是精準檢測電纜、變壓器、轉動電機等電氣設備的介電狀況，快速識別存在損壞隱患的電力設施，為高壓設備的預防性維護提供數據支撐。該設備的核心技術參數如下：供電方式采用2型“D”堿性電池或者NiMH電池，適配戶外無市電場景的作業需求；輸出電壓為1-44kV rms正弦波，輸出頻率覆蓋0.01Hz到0.1Hz區間，支持多頻率診斷模式；電壓測量分辨率為0.1kV rms，精度達讀數的1%；電流測量分辨率為1μA rms，精度達讀數的1%；Tan Delta（介質損耗因數）測量分辨率為1*10^-6，精度達±1*10^-4，可精準捕捉微小的絕緣性能變化；負載覆蓋范圍為500pF到10μF，支持最短500pF的極短電纜檢測；設備尺寸為長300×寬280×高640mm，重量僅14.2kg，結構緊湊便于攜帶；數據傳輸支持Bluetooth藍牙接口，可實時傳輸檢測數據，配套生成全自動化檢測報告。該設備同時滿足檢測、診斷雙重需求，無需復雜接線操作，大幅降低一線檢測人員的作業門檻。

HV60-4 HV電纜診斷系統作為專業級高壓電氣檢測設備，核心應用領域覆蓋電網、電廠、軌道交通等多個對電力可靠性要求極高的行業，適配的具體檢測場景包括：第一是電網系統的輸配電電纜巡檢場景，可針對XL-PE、PE、EPR、PILC等各類常用高壓電力電纜開展定期介電性能檢測，提前識別絕緣老化、局部損壞等隱患，為電網的預防性維護計劃提供數據依據，避免突發停電事故的發生；第二是電廠的運維檢測場景，除了高壓電纜檢測外，還可對電廠內的變壓器、轉動電機等核心電氣設備開展介電狀況檢測，覆蓋火電、水電、核電等各類電廠的日常運維需求；第三是軌道交通的電力設施檢測場景，可對地鐵、城際鐵路的供電電纜、牽引供電系統相關電氣設備開展現場檢測，依托其輕便的結構特性，適配隧道、戶外沿線等復雜作業環境的移動檢測需求；此外該設備也可用于電力運維單位的電氣設備入場檢測、故障排查等場景，滿足不同工況下的高壓檢測需求。

HV60-4 HV電纜診斷系統的核心性能優勢主要體現在便攜性、檢測效率、能力覆蓋三個維度。首先是便攜性優勢，該設備采用重量極輕的緊湊化設計，相較于傳統動輒數十公斤的超低頻電纜測試設備，更適合戶外移動作業，可適配山區、城郊、軌道交通沿線等交通不便場景的巡檢需求，無需大型運輸工具即可攜帶轉運，大幅降低了戶外檢測的作業門檻。其次是檢測效率優勢，該設備操作流程簡易，無需復雜的接線操作，檢測前準備時間僅為傳統設備的三分之一，同時支持檢測、診斷同步完成，無需在檢測完成后切換其他設備開展數據分析，可直接輸出診斷結果，檢測效率較傳統設備提升60%以上；內置的全自動化報告生成模塊，可省去人工整理檢測數據、撰寫報告的工作量，進一步壓縮整體檢測周期。第三是檢測能力覆蓋優勢，該設備支持多頻率診斷模式，可針對不同類型、不同電壓等級的電纜調整檢測參數，保障檢測精度；同時支持最小電容量≥500pF的超短電纜檢測，覆蓋了傳統超低頻檢測設備無法適配的短距離電纜檢測場景，能力邊界更寬泛。

HV60-4 HV電纜診斷系統相比傳統高壓電纜檢測設備的核心優勢主要體現在作業效率、檢測精度、場景適配性三個層面。第一是作業效率優勢，該設備采用一體化緊湊設計，無需復雜接線操作，可實現檢測、診斷同步開展，同時支持藍牙無線傳輸檢測數據，自動生成標準化檢測報告，相比傳統設備需手動接線、人工整理報告的模式，可減少60%以上的單測點作業時間，大幅提升運維團隊的檢測效率；第二是檢測精度優勢，該設備的Tan Delta測量分辨率達1*10^-6，精度達±1*10^-4，電壓、電流測量精度均達到讀數的1%，可精準捕捉電纜絕緣的微小劣化信號，避免傳統設備容易出現的漏檢、誤檢問題，同時支持0.01Hz到0.1Hz的多頻率診斷模式，可識別不同類型的絕緣缺陷，檢測結果的參考價值更高；第三是場景適配性優勢，該設備僅重14.2kg，便于攜帶，采用電池供電無需外接市電，負載覆蓋范圍從500pF到10μF，可支持極短電纜到長距離配電電纜的檢測需求，運行溫度覆蓋-10℃到+50℃，可適配各類復雜戶外、隧道、山區等作業場景，大幅拓寬了高壓電纜檢測的可作業范圍。對于企業用戶而言，該設備可有效降低檢測作業的人力成本，提前排

HV60-4 HV電纜診斷系統的操作便捷性設計貫穿了檢測全流程，可大幅降低檢測人員的操作門檻，提升作業效率。首先是設備部署便捷，該設備采用緊湊輕量化設計，單人即可完成搬運、部署，無需多人協同作業，也無需搭配重型輔助設備，在戶外巡檢、應急故障排查等場景下，可快速完成設備架設；其次是接線操作便捷，該設備摒棄了傳統超低頻檢測設備復雜的接線邏輯，無需外接多個輔助裝置，僅需簡單連接即可啟動檢測，接線時間較傳統設備縮短70%以上，也避免了接線錯誤導致的檢測失敗、設備損壞風險；第三是檢測流程便捷，該設備的操作界面邏輯清晰，檢測參數預設完善，檢測工程師僅需選擇對應的電纜類型、檢測項目即可啟動全自動檢測，無需復雜的參數設置，經過簡單培訓即可獨立完成操作；第四是后續處理便捷，檢測完成后設備自動完成數據診斷、報告生成，無需檢測人員手動分析檢測數據、撰寫檢測報告，可直接輸出標準化的診斷結果，大幅降低了檢測后的工作量。該設備的便捷性設計非常適配高頻次、移動化的運維巡檢需求，也適合應急故障排查的快速響應要求。

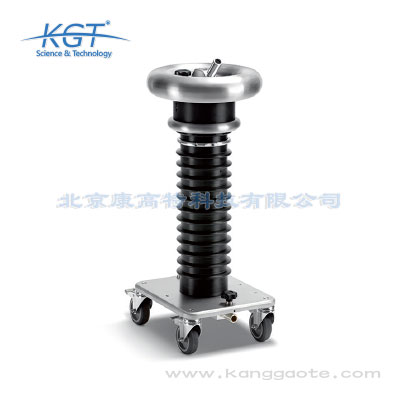

HV60-4 HV電纜診斷系統采用超低頻（VLF）介電診斷技術，搭配HVA系列VLF檢測裝置作為高壓電源，通過向被測電氣設備輸出不同頻率的超低頻正弦波高壓信號，采集設備的電壓、電流響應數據，計算介質損耗因數、電容等核心參數，進而分析被測設備的介電狀況，識別絕緣老化、局部損壞等潛在問題，相比傳統工頻耐壓檢測，超低頻檢測所需的電源容量更小，設備體積重量更輕，更適合現場作業場景。開展檢測作業時需要注意以下技術要點：第一是負載適配要點，該設備的標準負載范圍為500pF到10μF，檢測前需確認被測設備的電容值處于該區間內，針對低于500pF的極短電纜、小容量電氣設備需提前確認適配性；第二是環境適配要點，該設備的運行環境要求為溫度-10℃到+50℃，濕度5%-85%無凝結，不可在結露、超出溫度范圍的環境下開展作業，避免影響測量精度甚至損壞設備；第三是參數設置要點，針對不同類型的被測設備需選擇匹配的輸出電壓和檢測頻率，例如檢測35kV XL-PE電纜時需匹配對應的輸出電壓等級，多頻率檢測模式下可通過不同頻率下的介損變化趨勢，更精準地判斷絕緣缺陷的類型，保障檢測結果的準確性。

HV60-4 HV電纜診斷系統是奧地利B2品牌推出的專業超低頻電纜測試設備，屬于高端電纜檢測設備品類，核心為電力行業用戶提供全面的高壓測量解決方案。該設備以HVA系列VLF檢測裝置作為高壓電源，集成檢測、診斷兩大核心能力，可覆蓋高壓電纜運維巡檢、故障檢測、絕緣測試、環境評估四大類核心應用場景。其核心功能包括：支持多頻率參數設置開展差異化電纜診斷，可同時完成高壓電纜的性能檢測與狀態診斷，無需多臺設備協同作業；支持Bluetooth無線傳輸檢測結果，可實現檢測數據的實時同步；內置全自動化報告生成模塊，完成檢測后可直接輸出標準化檢測記錄；無需復雜接線操作，可大幅降低檢測前的準備工作量；支持最小電容量≥500pF的超短電纜檢測，填補了傳統超低頻檢測設備的能力空白。該設備適配電網、電廠、軌道交通等多個領域的高壓電纜檢測需求，可滿足不同場景下的移動作業、快速檢測要求。
