美國MEGGER FRAX200掃頻響應分析儀,0.1Hz-30MHz 寬頻測量,內置鐵芯自適應消磁電路,高動態范圍可精準識別變壓器繞組變形、鐵芯故障。支持藍牙、USB-C 數據傳輸,配套無授權 PC 分析軟件,可選 FSX200 相位切換箱實現一次接線全相檢測,契合 IEC、DL/T 等行業標準,用于變壓器出廠指紋建檔、運維缺陷診斷與故障溯源。

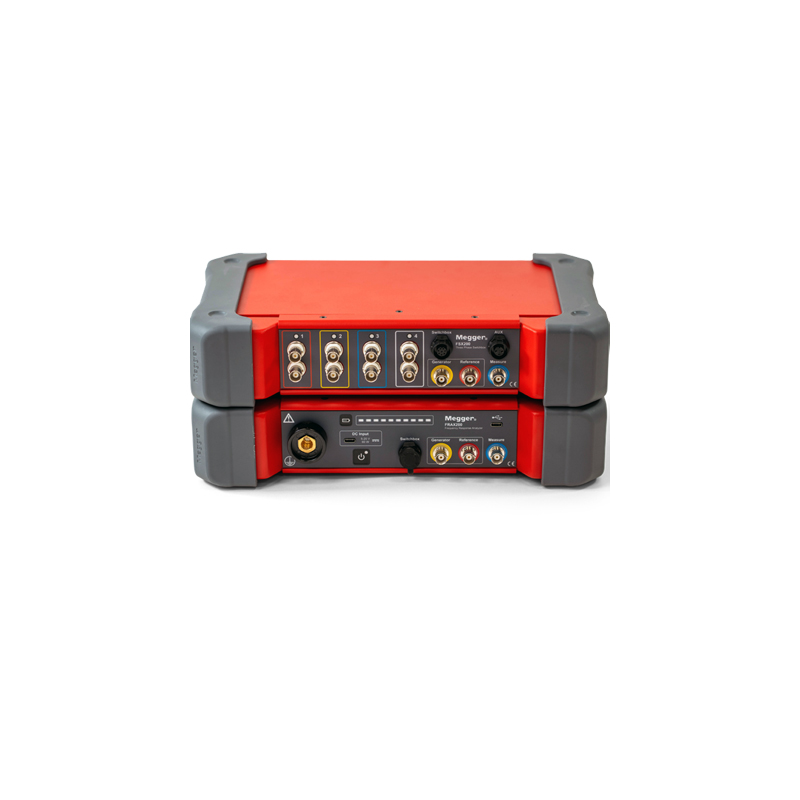

美國MEGGER FRAX200掃頻響應分析儀


美國MEGGER FRAX200掃頻響應分析儀產品簡介

FRAX200提供高分辨率的頻率響應測量,以檢測電力變壓器內部的機械或電氣變化。通過注入掃頻正弦波并分析響應,它以極高的精度識別了鐵芯和繞組故障。該儀器重量輕,可現場使用,具有USB-C和使用藍牙低功耗(BLE)技術的無線藍牙通信、直觀的PC軟件和自動化FRAX200 系列掃頻響應分析儀選項。
新型的可選開關盒 FSX200 能夠?qū)崿F(xiàn)一次性連接到所有相位。這得益于使用了主動夾具(專利申請中)。通過主動夾具,可以在套管端部斷開額外的導線,從而排除所有未用于電流測量的相位所連接電纜的測量影響。此外,F(xiàn)RAX200 配備了內置消磁電路,能夠在測量開始前對變壓器鐵芯進行消磁,從而消除了磁化鐵芯在低頻范圍可能帶來的任何不確定性。


美國MEGGER FRAX200掃頻響應分析儀


特點
隨附?jīng)]有任何許可證控制的軟件,可以為多個用戶安裝,而無需每年支付任何額外費用。
軟件包括:
測試對象瀏覽器-無限次的測試和掃描。完全用戶控制。
?快速選擇選項卡–快速更改不同視角和分析工具的演示視圖。
?快速圖形按鈕–可編程圖形設置可讓您快速輕松地更改視圖。
?掃描/曲線設置 – 每一條掃描曲線均可獨立開啟或關閉,并可調整其顏色、粗細與顯示位置。
?動態縮放–放大并將焦點移動到曲線的任何部分。
?操作按鈕–所有基本功能觸手可及;使用鼠標、功能鍵或觸摸屏進行選擇。
?使用一種算法自動分析比較兩條曲線,該算法比較振幅和頻移,并讓您知道差異是嚴重、明顯還是輕微。短路測量的通過/失敗標準。


應用
在其標準應用中,當變壓器是新的或處于已知的良好狀態時,會捕獲每個繞組的指紋/參考曲線。這些曲線稍后可以在維護測試期間或有理由懷疑有問題時用作參考。*可靠的方法是基于時間的比較,即對同一變壓器的測量值隨時間變化的曲線進行比較。數據收集對于指紋比較至關重要。始終確保您收集的數據盡可能少地包含未知因素。在這里,F(xiàn)RAX200可以幫助您:
通過使用*的布線技術和標準化的信號電纜接地技術(IEC 60076-18,方法1)保證可重復性。
?業內*高的動態范圍和精度,甚至可以檢測到變壓器內*微小的機電變化。
?在測量開始前,先對變壓器進行消磁,這通過內部消磁功能來實現。此操作采用的是Megger公司標準的自適應消磁方法,該方法已在眾多其他Megger設備中得到應用。
?系統自動執行并將結果存儲在數據流中,接地回路檢測不允許在沒有正確連接的情況下進行任何數據收集。


掃頻法檢測到的典型問題有:
?繞組變形和位移
?匝間短路和繞組開路
?夾緊機構斷裂
?鐵芯連接問題
?部分繞組塌陷
?鐵芯接地故障
?鐵芯移動


隨附配件

訂貨號 描述 FRAX200 FSX200 FRAX200 + FSX200
一、主動夾具
GC-80054 黃色 1 1
GC-80056 藍色 1 1
GC-80052 紅色 1 1
GC-80059 白色 1 1
二、FRAX 發生器電纜
GC-30040 紅色 / 黃色,9 m (30 ft) 1 1
GC-30044 黃色 / 黃色,9 m (30 ft) 1 1
GC-30046 藍色 / 藍色,9 m (30 ft) 1 1
GC-30049 白色 / 白色,9 m (30 ft) 1 1
GC-30042 紅色 / 黃色,18 m (60 ft) 1 1
GC-30054 黃色 / 黃色,18 m (60 ft) 1 1
GC-30056 藍色 / 藍色,18 m (60 ft) 1 1
GC-30059 白色 / 白色,18 m (60 ft) 1 1
GC-30043 紅色 / 黃色,30 m (100 ft) 1 1
三、FRAX 測量電纜
GC-30050 9 m (30 ft) 1 1
GC-30052 18 m (60 ft) 1 1
GC-30053 30 m (100 ft) 1 1
四、接地類配件
GC-80060 接地鉗 2 2 4
GC-30033 接地編織帶絕緣,3 m (10 ft) 2 2 4
GC-30036 接地編織帶延伸線,3 m (10 ft) 2 2 4
GC-30037 接地編織帶 0.3 米(1 英尺),帶夾具 2 2 4
GC-30080 接地電纜,綠色 / 黃色 10 米(33 英尺) 1 1
五、切換箱互連與專用電纜
GA-00925 切換箱互連電纜,0.3 m(1 英尺) 1 1
GA-30025 BNC 電纜,0.25 m RG58 3 3
GA-00935 電纜,AUX > 短路夾,3 米(10 英尺) 2 2
GA-00945 電纜,AUX > 短路夾,10 米(33 英尺) 1 1
六、短路測試附件
GC-80070 FSX200 短路夾 3 3
七、供電配件
HC-04290 AC/DC 適配器,USB-C, 60 W 1 1
HG-00240 USB-C 電纜 1 1
AA-00015 IEC 60320 C7 電源線 1 1
八、現場測試配件
AC-90060 FRAX 現場測試盒 FTB-101 1 1
九、設備儲運箱
GD-30000 運輸箱 FRAX200,大
美國MEGGER FRAX200掃頻響應分析儀技術參數
規格在充滿電的電池和 + 25℃±3℃的環境溫度下有效。規格如有更改,恕不另行通知。
通用參數 激勵電壓
環境:適用于中高壓變電站和工業環境。 發生器輸出:0.20 – 24 V p-p
溫度:
操作:-20 ℃到 + 55 ℃(-4℉到 + 131 ℉)
存儲:-40 ℃到 + 70 ℃(-40℉到 + 158 ℉)
50Ω 時的測量電壓:0.1 – 12 V p-p,默認設置為 10 V p-p
相對濕度 (% RH):5% 到 95%,無凝霜 輸出阻抗:50 Ω
海拔:最高 3000m 保護:短路保護
CE - 標志:是 頻率范圍:0.1 Hz – 30 MHz
EMC:2004/108/EC 掃頻方向:從低到高或從高到低
LVD:2006/95/EC 模擬輸入
沖擊:EC 60068-2-27 通道:2
振動:EC 60068-2-64 采樣:同步
運輸:STA 2A 頻率范圍:0.1 Hz – 30 MHz
可燃性等級:V0 輸入阻抗:50 Ω
DC 供電:11 到 15 V DC,USB-C 采樣率:100 MS/s
內部電池:58Wh / 5.2 Ah FSX200 切換箱
尺寸 模擬輸出
儀器:L 330 x W 190 x H 70 mm


L 13 x W 7.5 x H 2.8 in
通道數:4
運輸箱:L 590 x W 460 x H 300 mm


L 23.2 x W 18.1 x H 11.8 in
輸入 / 輸出阻抗:50 Ω
重量 輔助輸出:32 V 有源短路鉗,最多三個串聯
儀器:2.4 kg (5.3 lbs) 尺寸
帶 FRAX 和附件的運輸箱,9 米 (30 英尺):16.8 kg (37 lbs) 儀器: FSX200:L 330 x W 190 x H 70 mm
L 13 x W 7.5 x H 2.8 in
測量部分(主機) 運輸箱:L 520 x W 460 x H 220 mm
L 20.5 x W 18.1 x H 8.7 in
測試方法:掃頻響應分析(SFRA) 重量
頻率范圍:0.1 Hz – 30 MHz,用戶可選 儀器:1.8 kg (4 lbs)
頻率分辨率:0.01% 帶 FSX 和附件的運輸箱,9 米 (30 英尺):19.0 kg (42 lbs)
頻率精度:0.01%(測量誤差) 運輸箱尺寸:L 590 x W 460 x H 300 mm
L 23.2 x W 18.1 x H 11.8 in
幅值分辨率:0.001 dB 測量部分
點數:默認值 1046,高達 32000 點,用戶可選 頻率范圍:0.1 Hz – 2 MHz
測量時間:默認 64 秒,快速設置,37 秒 (20 Hz~2 MHz) 內部噪聲水平:<-140 dB (平均 20Hz 到 2 MHz)
點間距:對數、線性或兩者兼有
客戶定義頻帶的單獨設置。線性和對數刻度或兩者的組合
動態范圍:>150 dB
內部噪聲級:<-140 dB (平均 20Hz 到 2 MHz) 精度(測量誤差):±0.2 dB,從 + 10 dB 到 - 50 dB
±0.5 dB,從 - 51 dB 到 - 100 dB
動態范圍:>150 dB IF 帶寬:用戶可選,默認值 < 10%
精度(測量誤差):±0.1 dB,從 + 10 dB 到 - 50 dB
±0.5 dB,從 - 51 dB 到 - 100 dB
維修和校準
IF 帶寬:用戶可選,默認值 < 10% 工廠校準證書。
建議重新校準間隔:1-3 年。通過 Megger 授權中心提供服務和校準。
通訊 1)電池最高溫度為 60℃,長時間運行時內部關閉
2)動態范圍從 + 10 dB 到裝置內部噪聲
PC 通訊:USB-C
藍牙:是
軟件:FRAX Windows 軟件 / 標準 / 指南
滿足以下要求
EC 60076-18,
IEEE C57.149-2012,CIGRE 技術手冊 342,DL/T 911-2004,以及其他國際標準和建議
其他
接地回路檢測:是的,自動
消磁:自適應 2A 電流
模擬輸出通道:1
