該設備核心技術參數達到電力檢測領域一級精度要求：露點測量范圍為-100℃~+20℃，全量程測量精度±1℃，露點分辨率可達0.1℃，工作環境溫度覆蓋-20℃~+50℃，內置大容量鋰電池單次續航可達12小時，設備凈重僅1.2kg。高精度參數適配的檢測場景包括：特高壓GIS設備安裝交接的濕度驗收，要求檢測偏差小于2℃的高要求項目；SF6氣體新氣的入廠質量核驗，需精準判定氣體濕度是否符合GB/T 12022的合格閾值；低溫環境下的高海拔變電站巡檢，普通露點儀易出現量程不足、精度漂移的場景，該設備均可穩定輸出準確檢測數據。

該設備是電力檢測領域的專用專業儀器，核心參數覆蓋-100℃~+20℃露點測量范圍，測量精度達±0.2℃，完全適配電力系統多場景檢測需求。典型應用場景包括：SF6氣體絕緣開關（GIS）、SF6互感器、SF6斷路器等氣室的濕度巡檢與預防性試驗檢測，變壓器、電抗器等油浸式設備的絕緣油中溶解氣體微量水分檢測，壓縮空氣儲能站、高壓氣動機構的氣源濕度檢測，以及新建變電站、換流站的設備竣工驗收濕度檢測。其測量指標完全符合DL/T 596《電力設備預防性試驗規程》《六氟化硫電氣設備氣體濕度檢測導則》等行業標準要求，可直接用于電力設備受潮判定、絕緣狀態評估等工作場景，適配電網企業、發電企業、電力建設單位等多類B端、G端用戶的檢測需求。

該設備是電力領域?qū)I(yè)濕度檢測儀器，核心應用場景覆蓋各類絕緣氣體濕度檢測環節：一是GIS、SF6斷路器、互感器等SF6絕緣電力設備的安裝交接試驗、例行巡檢、大修后濕度校驗，可直接關聯設備絕緣性能判定；二是充氮絕緣電力變壓器、干式電抗器的內部氣體濕度檢測，防范絕緣部件受潮老化；三是電力儲能系統、氫冷發電機組的冷卻氣體濕度監測，避免設備運行安全隱患。其核心參數適配電力現場需求，露點測量范圍覆蓋-100℃~+20℃，測量精度可達±1℃，完全滿足不同電壓等級電力設備的濕度檢測閾值要求，可適配10kV~1000kV全電壓等級電力設備的檢測需求，是電力運維、檢測環節的核心配套儀器。

標準操作流程分為四個環節：一是前期準備，確認設備電量充足，配備特氟龍取樣管路，確認待檢測設備的取樣閥處于關閉狀態，設備周邊無明火、無強烈電磁干擾源；二是設備預熱，長按開機鍵開機，設備自動進入預熱狀態，預熱時長約2分鐘，待屏幕顯示預熱完成后，設置檢測流量為0.5L/min，先連接取樣管路并開放進樣口吹掃30s，排除管路內殘留空氣；三是正式檢測，將取樣管路連接至待檢測設備的取樣口，緩慢開啟取樣閥，待屏幕上的露點數值穩定10s以上后，記錄檢測數值，可一鍵保存至設備內置存儲；四是收尾操作，關閉待檢測設備的取樣閥，取下取樣管路，設備繼續吹掃10s后關機，將設備放回干燥的存放環境即可。

該設備針對電力檢測場景做了三類抗干擾優化：一是傳感器層面配備專屬鈍化涂層，可耐受SF6分解產生的SO2、H2S、HF等腐蝕性氣體侵蝕，不會出現普通陶瓷傳感器被腐蝕后精度漂移的問題，長期在故障SF6設備檢測場景下使用，精度保持率可達98%以上；二是電路層面做了全鏈路電磁屏蔽設計，符合GB/T 17626電磁兼容四級標準，可在500kV及以下電壓等級的變電站帶電設備附近穩定運行，不會出現普通露點儀受電磁干擾讀數跳變的問題；三是內置溫度補償算法，可根據現場環境溫度自動修正檢測數值，避免戶外高溫、低溫環境下的檢測偏差，溫度影響系數小于0.05℃/℃，遠優于普通露點儀0.2℃/℃的水平。

該設備完全適配新能源發電領域的各類電力設備濕度檢測需求：一是風電領域的塔筒內SF6環網柜、箱變的濕度檢測，可在高濕度、高鹽霧的沿海風電場穩定運行，防范絕緣設備受潮引發的風機停機故障；二是光伏電站的升壓站GIS、逆變器的絕緣氣體濕度檢測，適配戶外晝夜溫差大的荒漠、高原光伏電站場景，不會出現低溫下精度漂移的問題；三是電化學儲能電站的消防氣體、電池艙內環境濕度檢測，可精準判定艙內濕度是否符合設備運行要求，防范電池受潮引發的熱失控風險。其測量范圍覆蓋-100℃~+20℃，完全滿足新能源領域各類低濕度、高濕度的檢測需求，檢測數據符合新能源電站的驗收、運維相關技術規范要求。

該設備完全符合國內國際電力行業的相關檢測標準，國內標準方面滿足《DL/T 506 六氟化硫電氣設備中氣體管理和檢測導則》《DL/T 1464 六氟化硫電氣設備氣體濕度檢測方法》《Q/GDW 11399 六氟化硫氣體濕度現場檢測規范》等國網、南網通用技術規范，國際標準方面符合IEC 60480《六氟化硫電氣設備中氣體的使用和處理導則》要求，測量重復性≤0.5℃露點，檢測數據可溯源至國家濕度計量基準，完全適配電網、發電集團、核電單位等國有主體的強制性檢測項目要求，可直接作為設備驗收、運行狀態評估的有效檢測依據。

使用該設備開展GIS氣室露點檢測需遵循規范操作流程以保證數據準確性：首先提前開機預熱2分鐘，待設備完成傳感器自校準后再連接氣路；選擇與GIS采樣口匹配的專用無滲漏氣路接頭，連接完成后先小開度開啟采樣閥門，吹掃氣路30s排除管路內殘留的外界空氣；調節閥門開度將氣路壓力穩定在0.1MPa，流量控制在0.5L/min，待設備讀數穩定30s以上后記錄檢測數據；檢測完成后先關閉GIS采樣閥門，再吹掃氣路1分鐘排除管路內殘留的SF6氣體后關機，取下氣路接頭并密封防塵。操作過程中需注意避開雨天、相對濕度大于90%的戶外環境，避免外界水汽滲入氣路導致測量數據偏高。

該設備支持多單位自動換算顯示，可完全適配不同地區、不同主體的電力檢測規范記錄要求：目前支持的單位包括露點溫度℃(td)、體積比ppm(v)、質量濃度g/m3、重量比ppm(w)四類常用濕度單位，可通過按鍵一鍵切換，無需人工換算，避免人為計算誤差。其中ppm(v)單位適配國網、南網的SF6設備濕度記錄規范，g/m3單位適配部分發電集團、核電企業的絕緣氣體檢測記錄要求，露點溫度單位適配國際標準的檢測數據溯源場景。設備內置存儲功能可同步保存不同單位的檢測數據，最大可存儲1000組檢測記錄，所有記錄可通過數據接口導出為通用表格格式，方便后續的檢測報告生成、數據溯源分析，無需額外的數據分析處理。

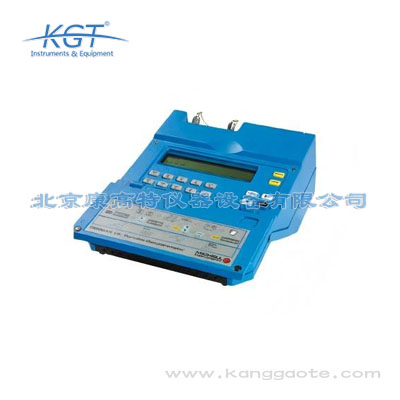

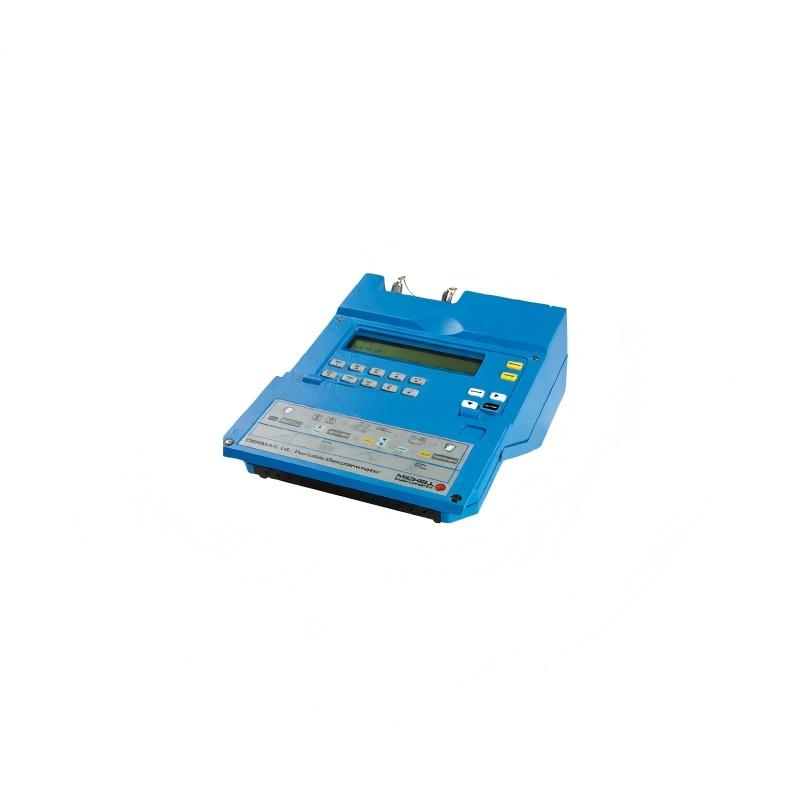

該設備采用Cermax陶瓷電容式濕度傳感技術，核心原理是通過傳感層陶瓷介質的水分子吸附量變化，引發電容值線性變化，最終換算為對應露點數值。相較于普通電阻式、冷鏡式露點儀，該傳感原理具備抗污染、響應速度快的優勢，T90響應時間小于10s，可大幅縮短電力現場的檢測時長。其傳感器表面配備專屬鈍化涂層，可耐受SF6分解產生的SO2、H2S等腐蝕性氣體侵蝕，適配電力SF6設備泄漏、故障后檢測等特殊場景，同時設備整體防護等級達IP65，可在-20℃~+50℃的戶外環境、高粉塵、小雨等惡劣現場穩定運行，無需額外做防護處理，適配復雜電力作業場景需求。

電力現場使用該設備需注意三類核心事項：一是取樣環節需選用特氟龍材質的取樣管路，避免管路吸附水分子造成檢測結果偏低，接入設備取樣口前需先以0.5L/min的流量吹掃管路30s以上，排除管路內殘留的環境空氣干擾；二是強電磁環境下需保持設備與110kV及以上高壓帶電體的距離大于1.5米，避免電磁干擾引發讀數漂移，設備本身已通過GB/T 17626電磁兼容測試，常規變電站現場無需額外做電磁屏蔽；三是測量過程中需控制流量在0.3~0.8L/min范圍內，流量過大易引發管路結露，流量過小會延長響應時間，檢測結束后需將設備存放于干燥、無腐蝕性氣體的環境中，避免傳感器長期受潮影響性能。

該設備的便攜式設計完全適配電力現場多點位、長距離巡檢的需求：一是設備整體重量?jī)H1.2kg，配備專屬便攜包，可單人隨身攜帶，無需輔助搬運設備，適配變電站內多間隔、長距離移動檢測的場景，大幅降低巡檢人員的作業負擔；二是內置12小時續航的大容量鋰電池，無需外接電源即可滿足全天巡檢需求，適配戶外無電源的偏遠變電站、架空線路SF6設備的檢測場景；三是操作邏輯極簡，開機預熱2分鐘即可進入檢測狀態，無需復雜的參數設置，非專業人員經過簡單培訓即可完成操作，巡檢過程中可一鍵保存檢測數據，最大可存儲1000組歷史檢測數據，無需人工手動記錄，降低作業誤差。
