使用瑞士HAEFELY 2291與2292大電流繞組電阻測量儀須重視放電安全。儀器雖內置安全放電電路并持續監控放電狀態，但大電流測試會在繞組中積累磁能與電荷，必須等待指示器明確提示可安全移除后再拆除接線，嚴禁在放電未完成時觸碰端子。測試前應核對被測設備額定參數與儀器電源配置，2292型支持115伏三相供電，需確認現場電源匹配。高感應電路接線須牢固可靠，避免虛接產生電弧。儀器工作溫度0至40攝氏度、濕度低于百分之八十，應在規定環境內使用，野外與工廠應用注意防塵防摔，確保測量精度與操作人員安全，延長儀器壽命。完成測試后應按規程對高壓回路放電并恢復接地，整理測試記錄，使設備始終處于受控的安全狀態。交直流兩用的供電適配使儀器在有無外接電源場所均能工作。模塊化的功能設計思路使后期維護與部件更換更為便利。

瑞士HAEFELY 2291與2292大電流繞組電阻測量儀的測量依據多項國際與行業標準執行。儀器全自動運行并按國際電工委員會、美國電氣制造商協會和美國國家標準學會相關標準開展電阻測量，覆蓋變壓器、電機等繞組直流電阻的試驗要求。其測試電流、電壓與溫度補償邏輯均遵循對應標準的引用溫度規定，可對銅繞組與鋁繞組按標準參照溫度或自定義參照溫度自動折算。測量結果可通過現場打印機輸出符合規范的報告，也可經RS-232C接口傳送至計算機做進一步歸檔分析，滿足電網、電廠及變壓器制造企業在交接試驗與預防性試驗中的標準化測試與數據管理需求，確保結果可比可溯源。33伏或55伏直流測試電壓通常僅需數秒即可使變壓器鐵心飽和，從而抑制感應電動勢對讀數的干擾。完整的數據接口使測量結果可無縫進入企業的信息管理平臺。現場打印與計算機傳輸兩種方式并存，兼顧臨時記錄與歸檔需求。

使用瑞士HAEFELY(哈弗萊) 2291, 2292大電流繞組電阻測量儀須重視放電安全。儀器雖內置安全放電電路并持續監控放電狀態，但大電流測試會在繞組中積累磁能與電荷，必須等待指示器明確提示可安全移除后再拆除接線，嚴禁在放電未完成時觸碰端子。測試前應核對被測設備額定參數與儀器電源配置，2292型支持115V三相供電，需確認現場電源匹配。高感應電路接線須牢固可靠，避免虛接產生電弧。儀器工作溫度0至40°C、濕度低于80%，應在規定環境內使用，野外與工廠應用注意防塵防摔，確保測量精度與操作人員安全，延長儀器壽命。內部安全放電電路在測試后迅速泄放殘余磁能，并持續監控放電狀態，由指示器提示何時可安全拆線，避免人員、待測設備和儀器因殘余電荷而造成損傷。

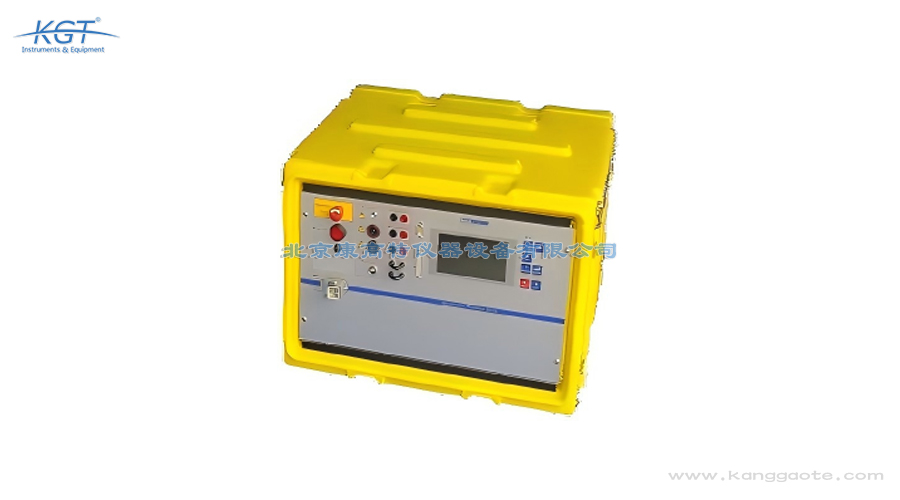

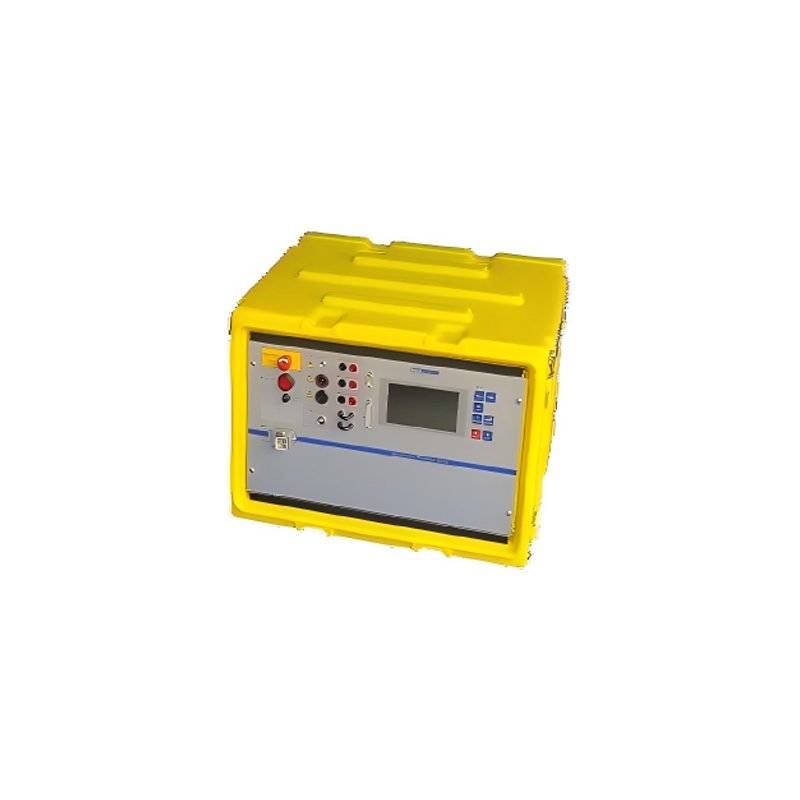

瑞士HAEFELY(哈弗萊) 2291, 2292大電流繞組電阻測量儀是基于四點式測量技術設計的大電流低電阻測試設備，核心用途是精確測量變壓器及各類電機繞組、母線接點的直流電阻。該儀器針對高感應電路中的低電阻測量作了專門優化，內置1kW（2291型）或2.5kW（2292型）直流電源與自動控制測量電路，可滿足公用設施及變壓器制造商對便攜式裝置在精度與操作性上的要求，其中2292型推薦用于大于100MVA的大型變壓器。儀器全自動運行、無需手動切換量程，并依據IEC、NEMA與ANSI相關標準執行測量，是變壓器維護與交接試驗中不可或缺的關鍵測試工具。儀器內置1kW或2.5kW直流電源，測試電流可在0至33A或50A連續可調，對應33V與55V直流測試電壓。33V或55V直流測試電壓通常僅需數秒即可使變壓器鐵心飽和，從而抑制感應電動勢對讀數的干擾。

與常規毫歐表相比，瑞士HAEFELY 2291與2292大電流繞組電阻測量儀以四點式測量技術結合最高2.5千瓦大電流電源，能在高感應繞組中輸出33安或50安測試電流，數秒使鐵心飽和，顯著降低感應電動勢對讀數的干擾，測量更快更穩。三通道獨立測量可同時完成三組串行繞組電阻，無需反復換線。全自動運行免量程切換，并依據國際相關標準自動溫度補償銅鋁繞組讀數。內置安全放電電路全程監控放電，配合大屏幕圖形顯示與RS-232C遠程控制，使其在變壓器維護場景中兼具速度、精度與操作安全性。緊湊堅固的結構適合野外惡劣環境與各類工廠應用，亦可由主機遠程控制完成變壓器維護測量，是低成本高可靠的維護測量工具。大電流激勵配合快速飽和機制，使高電感繞組的測量更穩定可靠。四點法接線簡單清晰，普通技術人員經簡短培訓即可規范操作。標準化報告格式便于將結果直接納入設備臺賬與交接文檔。

與常規毫歐表相比，瑞士HAEFELY(哈弗萊) 2291, 2292大電流繞組電阻測量儀以四點式測量技術結合最高2.5kW大電流電源，能在高感應繞組中輸出33A或50A測試電流，數秒使鐵心飽和，顯著降低感應電動勢對讀數的干擾，測量更快更穩。三通道獨立測量可同時完成三組串行繞組電阻，無需反復換線。全自動運行免量程切換，并依據IEC、NEMA、ANSI標準自動溫度補償銅鋁繞組讀數。內置安全放電電路全程監控放電，配合大屏幕圖形顯示與RS-232C遠程控制，使其在變壓器維護場景中兼具速度、精度與操作安全性，是低成本高可靠的維護測量工具。緊湊堅固的結構適合野外惡劣環境與各類工廠應用，亦可由主機遠程控制完成變壓器維護測量。儀器內置1kW或2.5kW直流電源，測試電流可在0至33A或50A連續可調，對應33V與55V直流測試電壓，能夠充分滿足公用設施及變壓器制造商對便攜裝置的精度要求。

影響瑞士HAEFELY 2291與2292大電流繞組電阻測量儀測量準確性的因素主要有三。一是感應電動勢干擾，大變壓器未充分飽和時感應電壓會疊加到測量回路，應利用33伏或55伏測試電壓使鐵心數秒飽和以抑制。二是溫度影響，繞組電阻隨溫度變化，須啟用溫度補償并輸入正確的標準或自定義參照溫度。三是接線誤差，引線電阻與接觸不良會引入偏差，四點式測量雖已消除引線電阻，仍須保證端子連接牢固。保障方法包括：選擇合適型號電流檔、等待放電完成、規范接線、按相關標準操作，并借RS-232C數據復核，從而獲得可靠可比的直流電阻數據，滿足電網、電廠及變壓器制造企業在交接與預防性試驗中的要求。溫度系數的嚴格控制保證了長期使用的讀數漂移處于較小范圍。該儀器在強感應現場的可靠表現，降低了環境干擾導致的復測概率。該設備兼顧實驗室校準與現場測試雙重用途，資產利用率高。

使用瑞士HAEFELY 2291與2292大電流繞組電阻測量儀時，先依接線圖以四點法連接被測繞組，確認測試電流檔位與量程自動匹配，儀器全自動運行無需手動切換。三通道可同時接入三組串行繞組以提高效率。啟動后內置直流電源輸出0至33安或50安電流，配合33伏或55伏電壓數秒使鐵心飽和，系統自動采集電阻并按設定參照溫度完成銅鋁溫度補償。測試結束后內部安全放電電路迅速泄放殘余磁能，待指示器確認放電完成再拆線。現場可由附加打印機輸出報告，或通過RS-232C接口將數據發送至計算機，亦可由主機遠程控制完成批量測試。全流程安全可控，結合三通道并行測量與溫度補償，顯著提升變壓器維護現場的多點測試效率與數據一致性。儀器對被測繞組的放電過程全程可視，拆線時機明確，安全性高。清晰的指示燈與狀態提示使操作人員能快速判斷設備當前工況。

影響瑞士HAEFELY(哈弗萊) 2291, 2292大電流繞組電阻測量儀測量準確性的因素主要有三。一是感應電動勢干擾，大變壓器未充分飽和時感應電壓會疊加到測量回路，應利用33V或55V測試電壓使鐵心數秒飽和以抑制。二是溫度影響，繞組電阻隨溫度變化，須啟用溫度補償并輸入正確的標準或自定義參照溫度。三是接線誤差，引線電阻與接觸不良會引入偏差，四點式測量雖已消除引線電阻，仍須保證端子連接牢固。保障方法包括：選擇合適型號電流檔、等待放電完成、規范接線、按IEC/NEMA/ANSI標準操作，并借RS-232C數據復核，從而獲得可靠可比的直流電阻數據。儀器依據IEC、NEMA與ANSI相關標準執行測量，并支持RS-232C接口將結果傳送至PC做歸檔分析，滿足電網、電廠及變壓器制造企業在交接與預防性試驗中的要求。

瑞士HAEFELY 2291, 2292大電流繞組電阻測量儀的關鍵參數覆蓋量程、電流與精度。電阻測量范圍為0.1微歐至20千歐，分辨率達0.1微歐，精度為讀數的正負百分之零點零五加滿量程的正負百分之零點零五。源功率2291型為1.0千瓦、2292型為2.5千瓦，測試電流分別可在0至33安與0至50安連續可調，對應33伏與55伏直流測試電壓，通常數秒即可使變壓器飽和。溫度系數小于每攝氏度25百萬分率，支持星形、三角形或混合繞組類型。內置內存可存儲32個測量結果和4個測量設置，配備并行打印機接口與RS-232C計算機接口，工作溫度0至40攝氏度、相對濕度低于百分之八十，電源支持115或230伏交流、50或60赫茲，適配現場與工廠兩類環境。自動量程省去了人工估測電阻檔位的過程，降低誤操作概率。圖形化大屏讓測試參數與結果同屏顯示，便于操作人員現場判讀與記錄。寬量程設計覆蓋從微小接點至大型繞組的多種低阻測量對象。
